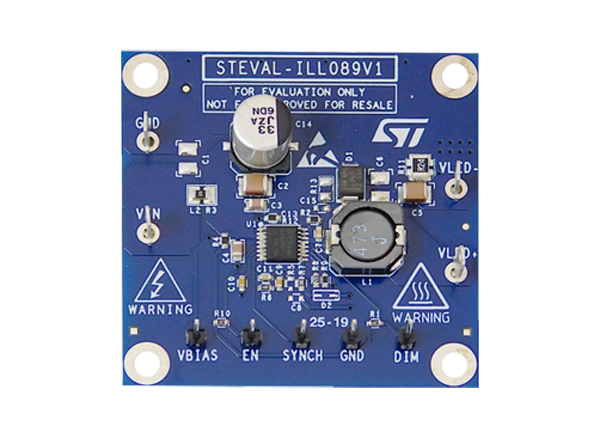

意法半导体STEVAL-ILL089V1评估板是基于ALED6000单片电流源的高功率LED驱动。数字调光是通过驱动专用的DIM引脚实现的。可以实现几乎100%的占空比的低退出操作。ALED6000是一款具有嵌入式功率MOSFET的61V异步开关稳压器。它的设计源达3个ADC电流取决于应用条件。250mV典型的R(SENSE)压降，V(BIAS)引脚上的嵌入式切换特性，以及轻负荷管理(脉冲跳变)，都有助于在整个负载范围内实现功率转换效率的最大化。

特性

• 输入电压4.5V ~ 60V

• 降压转换

• 1A编程LED电流

• 500千赫频率切换

• 数字调光

• 配合陶瓷输出电容器

• 180°相位不同步可用

• 自动恢复过流和热保护

• 符合RoHS和WEEE标准

应用程序

• 汽车

• LED照明系统

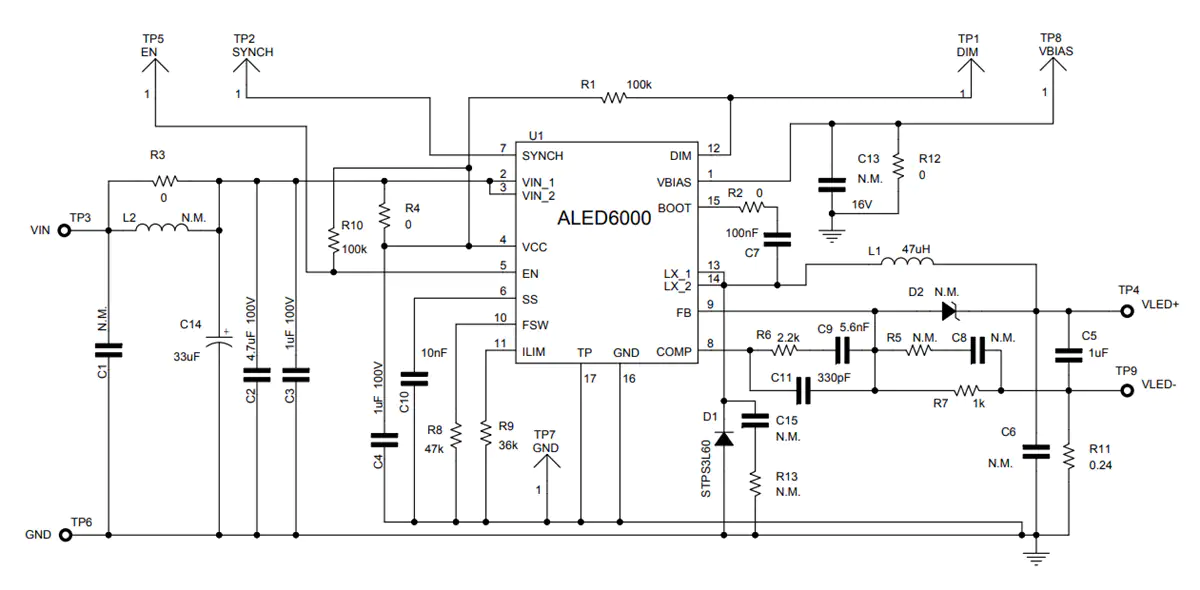

示意图
