Vishay Semiconductors VS-E5PH6012LHN3 FRED(快速恢复外接二极管)Pt G5 Hyperfast整流器具有低导通和开关损耗的独特组合，使其成为软开关和谐振高频转换器的理想选择。这款60A整流器专门用于提高电动汽车和混合动力汽车电池充电站的PFC和输出整流阶段、太阳能逆变器的升压阶段和UPS应用的效率。

VS-E5PH6012LHN3整流器是优化的高开关速度，即使在极端条件下。该器件具有1200V反向电压，低导通损耗，低开关损耗，高+175°C的最大结温，增强可靠性。该整流器与mosfet或高速igbt完美匹配。

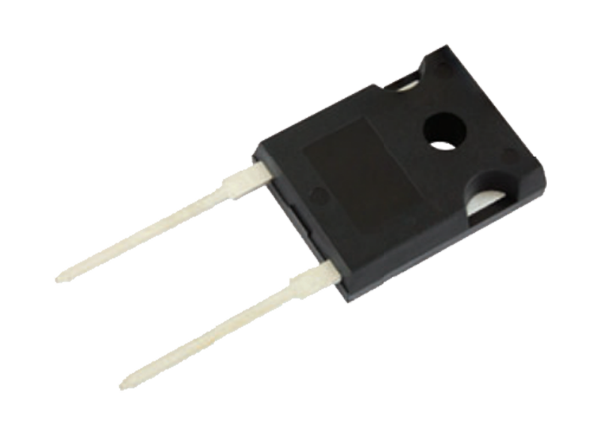

Vishay Semiconductors VS-E5PH6012LHN3 FRED Pt G5 Hyperfast整流器提供了TO-247AD 2L包。

特性

• AEC-Q101合格

• 超快和优化的反向回收充电

• 一流的正向电压降和开关损耗

• 优化高速运行

• 最大工作结温175°C

• 聚酰亚胺钝化

• 符合JESD 201 1A级晶须测试

• 不含卤素，符合RoHS

应用程序

• 电动汽车和混合动力电池充电站

• 太阳能逆变器

• 联合包裹

• 功率因数校正(PFC)

规范

• 60A平均整流正向电流(I(F(AV))

• 1200V重复峰值反向电压(V(RRM))

• 425A非重复峰值浪涌电流(I(FSM))

• 6150nC反向回收充电(Q(rr))， T(J) = +125°C

• 正向电压1.7 V (V (F)),我(F) = 60, T (J) = + 125°C

• 120A重复峰值正向电流(I(FRM))

• 32pF结电容(C(T))

• 38ns反向恢复时间(t(rr))

• -55°C至+175°C结温范围(T(J))

• 2 l - 247广告方案

引脚名称,内部电路
