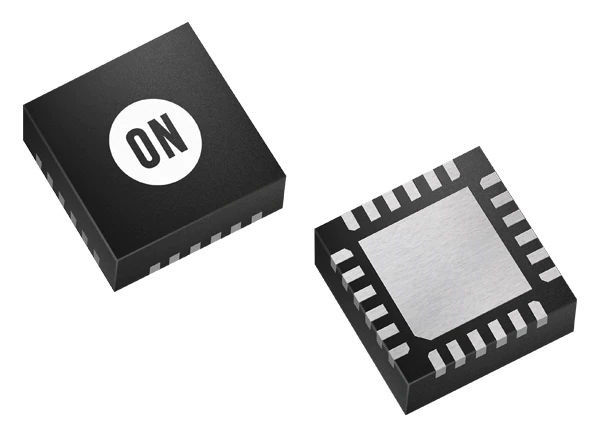

onsemi PCA9655E Remote 16位I/O扩展器由两个8位配置(输入或输出选择)和输入，输出，和极性反转(active-HIGH或active-LOW操作)寄存器组成。在上电时，所有I/ o默认为输入。通过写入相应的I/O配置位，可以将每个I/O配置为输入或输出。每个输入或输出的数据保存在相应的输入或输出寄存器中。极性反转寄存器可以用来反转读寄存器的极性，系统主控器可以读取所有的寄存器。

onsemi PCA9655E Remote 16位I/O扩展器提供一个开放引流中断输出激活时，任何输入状态不同于其相应的输入端口寄存器状态。中断输出用于向系统主指示输入状态已经改变。开机复位将寄存器设置为它们的默认值，并初始化设备状态机。

3个硬件引脚(AD0、AD1、AD2)用于配置PCA9655E的I(2) c总线从地址。最多允许64个设备共享同一个I(2)C-bus/SMBus。

特性

• V(DD) 1.65V ~ 5.5V工作范围

• SDA接收器容量为30mA

• 5.5 v宽容的I / o

• 极性反转注册

• 有源低中断输出

• 低待机电流

• SCL/SDA输入的噪声滤波器

• 电源启动没有故障

• 内部加电复位

• 使用三根地址引脚的可编程从地址

• 16个I/O引脚，默认为16个输入

• I(2)C SCL支持的时钟频率:


• 100kHz的标准模式

• 400kHz的快速模式

• 1MHz的快速模式+

• ESD性能2000V人体模型，200V机器模型

• Pb-free设备

应用程序

• 输入/输出端口扩展扩展寻址能力

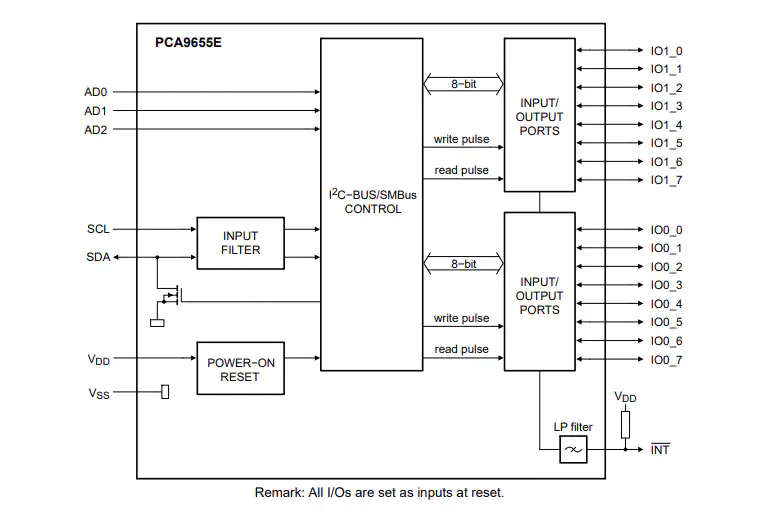

框图

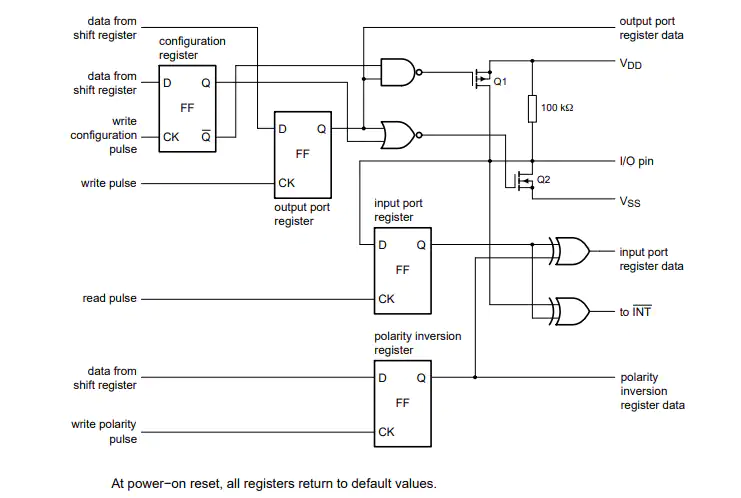

示意图
