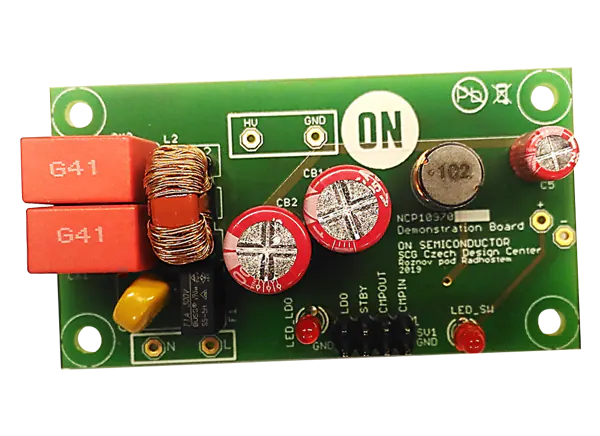

onsemi NCP10970BGEVB评估板提供非隔离降压拓扑变换器，提供可调输出电压高达16V和固定线性输出电压5V。直流输入电压可达620V，输入电压范围从~30V(rms)到440V(rms)。

单板名义输出电流为150mA，分为开关输出和LDO输出，即当LDO提供100mA输出电流时，开关输出为50mA。

SOIC-16封装中的NCP10970B1电源管理IC结合了高压开关、LDO、有效创建LDO输入电压的内部电路和内部比较器电路。切换器工作在DCM模式，以获得更好的效率、EMI和浪涌稳健性。设备采用跳跃式运行，保证了低空载待机功率和轻载时的良好效率。

特性

• 输入电压范围宽，可达440V(rms)

• 可调输出电压高达16V

• 固定线性输出电压5V

• 效率高

• 符合CoC5 Tier2

• 低EMI排放

• 过电流保护

• 过电压保护

• 内部TSD中保护

• 集成比较器

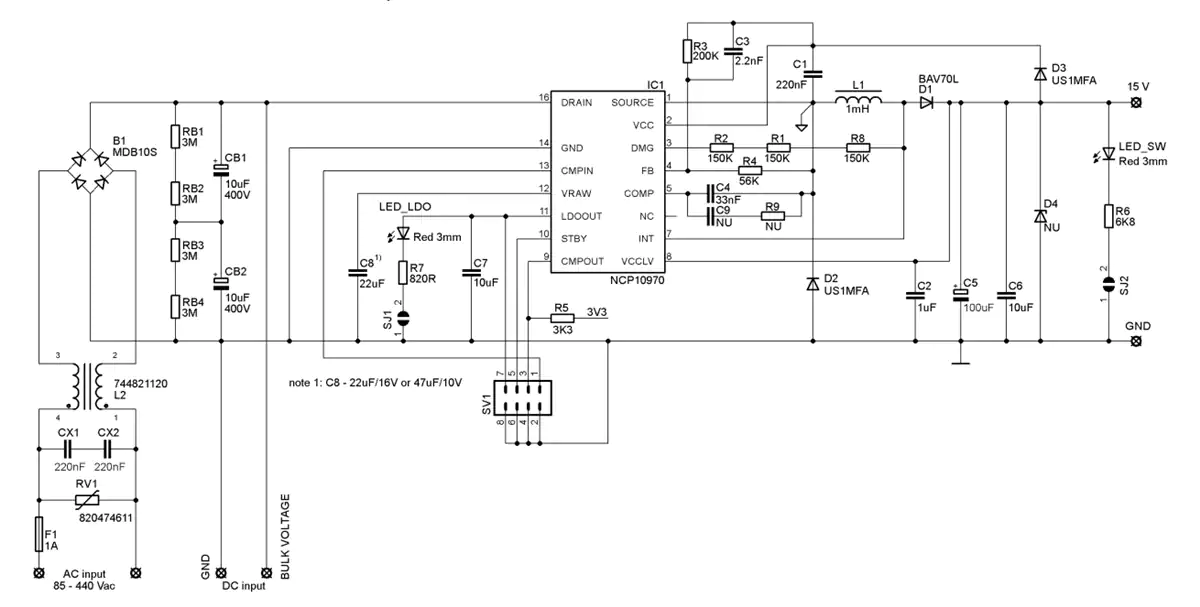

示意图

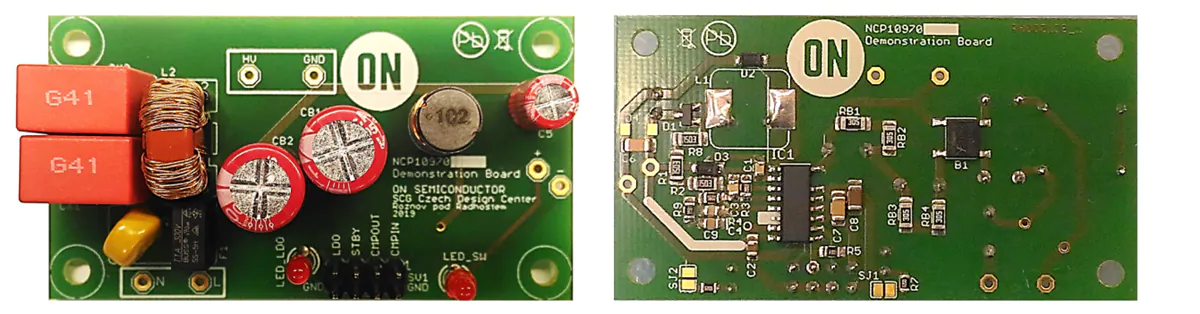

前,后视图
