onsemi SECO-1KW-MDK-GEVK电机开发工具包(MDK)是三相电机驱动器的完整参考设计，具有DIPS6包中的NFAQ1060L36T智能电源模块，是电机开发工具包(MDK)的一部分。SECO-1KW-MDK-GEVK由SECO-1KW-MCTRL-GEVB、UCB的硬件适配器和通用控制器板(UCB)组成。SECO-1KW-MCTRL-GEVB板完全兼容通用控制器板(UCB)，基于Xilinx Zynq -7000 SoC，嵌入FPGA逻辑和两个ARM Cortex-A9处理器。

onsemi SECO-1KW-MDK-GEVK电机开发工具包(MDK)旨在高端控制策略，并使各种电机技术(交流感应电机，永磁同步电机，无刷直流电机等)的运行。电机驱动所需的所有系统模块都是解决方案的一部分:EMC滤波和整流阶段、交错双通道PFC、辅助电源、三相逆变器、测量和保护。

特性

• 运动发展工具包(MDK)

• 兼容UCB (Universal Controller Board) FPGA/ARM

• Zynq -7000完全兼容Xilinx 开发工具

• UCB可下载的V/f和FOC控制用例

• 850W智能电源模块(IPM)三相电机驱动器

• V(IN)为230v (AC)， rms±15%(单相)

• I(OUT)是每个阶段Irms 10 ARMS

• 兼容三相电机:永磁同步电机、无刷直流电机、ACIM电机

• DIP/6 IPM NFAQ1060L36T，三相/10A集成栅极驱动器

• DIPS6模块内置交叉导电、过流和热保护

• 用于MCU卡的插件连接器接口(Arduino DUE footprint)

• 实施电压/频率控制策略

• NCS2250SN2T3G Push Pull输出比较器在ITRIP保护系统中的实现

• 预加载的用例和可用于快速启动评估的GUI

• Xilinx 开发工具和环境可用于MDK，如Vitis和Vivado编程FPGA

应用程序

• 白色家电(洗衣机)

• 工业风扇

• 工业自动化

• 工业电机控制

资源

• 用户指南

• 原理图

• 测试程序

• 美国格柏公司

• 软件

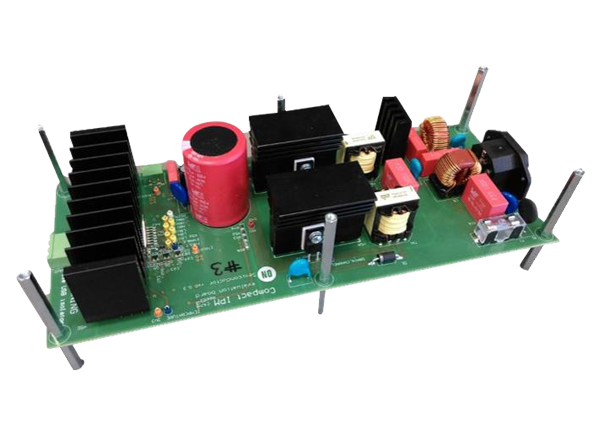

前板布局

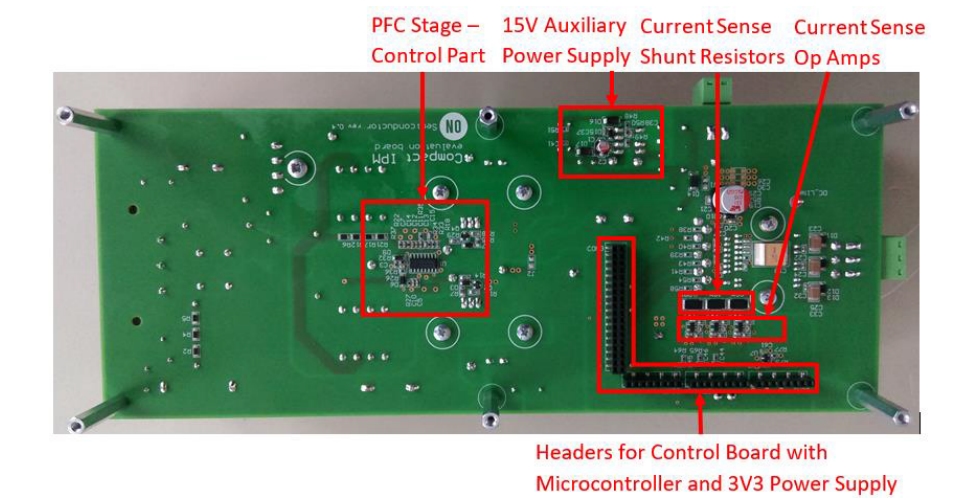

后板布局

棋盘框图
