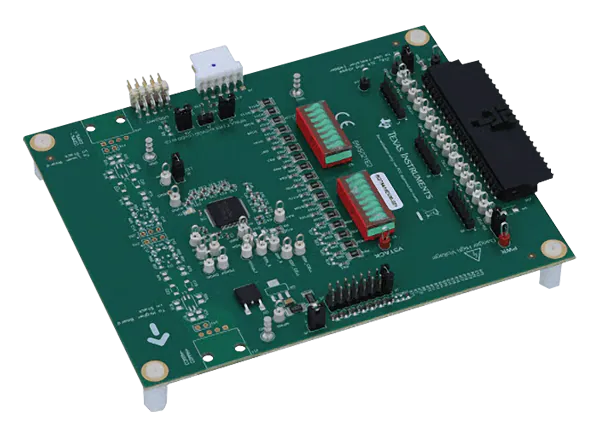

德州仪器bq75614EVM-021监测评估模块(EVM)设计用于评估BQ75614-Q1。BQ75614-Q1提供高精度，6至14个电池电池的电池电压测量。通过集成电流监测ADC, BQ75614-Q1器件还能够提供高度精确的电流检测测量，以执行电池组的电荷状态计算。

德州仪器公司的bq75614EVM-021配备了精密测量和同步通信，使主控制器能够执行电荷状态(SOC)和健康状态(SOH)估计。高度精确的电池电压和整个电池组的快速采样时间，使电池模块更有效地运行，更精确的SOC和SOH计算。与堆叠的BQ79616EVM-021s通信是通过一个隔离的雏菊链差分总线进行的。对于独立的BQ75614EVM-021, SOC和SOH进一步由集成的电流感应ADC辅助。

使用pc托管GUI控制单个评估模块或多个堆叠评估模块。PC与BQ79616EVM-021(或单个独立的BQ75614EVM-021设备)堆栈中的基本设备之间的通信是通过USB2ANY UART接口进行的。对于BQ79616EVM器件堆栈，堆栈中所有其他评估模块之间的通信通过隔离的、雏菊链差分通信总线进行。PC GUI允许配置的评估模块，以监测细胞和其他模拟数据通道，控制平衡，并监测任何故障的细节。

特性

• 内部无源电池平衡

• 具有可选环结构的隔离差分菊花链通信

• 6到16单元应用的灵活架构

• UART接口

• 高精度电池电压测量

• 诊断

• 8多用途GPIOs

• 电阻梯模拟电池电压

• 支持母线连接/测量

• 高精度电流感应测量(仅在BQ75614EVM上可用)。

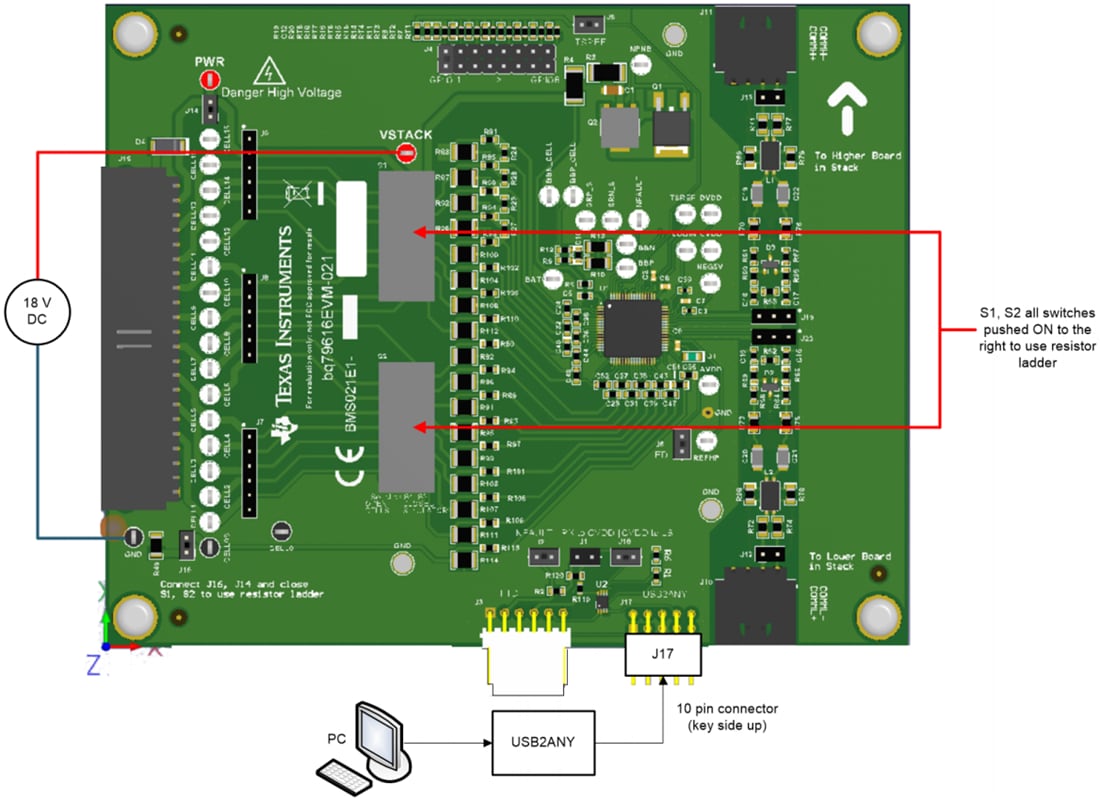

基本的电路板设置
