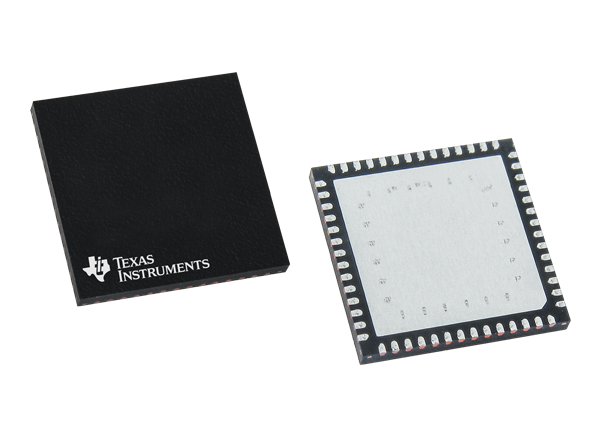

德州仪器DRV871x-Q1半桥智能门驱动器是高度集成的，多通道门驱动器，旨在驱动多个电机或负载。该器件集成了4 (DRV8714-Q1)或8 (DRV8718-Q1)半桥门驱动器、驱动器电源、电流分流放大器和保护监视器，降低了系统的总体复杂性、尺寸和成本。智能门驱动架构管理死区时间以防止射穿，控制转率以减少电磁干扰(EMI)，并优化传播延迟以获得最佳性能。

输入模式提供独立的半桥或h桥控制。四个PWM输入可以在不同的驱动器之间复用，结合SPI控制。宽共模分流放大器提供内联电流传感连续测量电机电流，即使在循环窗口。如果不需要内联传感，该放大器可用于低侧或高侧传感配置。德州仪器公司的DRV871x-Q1提供了一系列的保护功能，以确保强大的系统运行。这些包括低于和过压监视器，V(DS)过流和V(GS)门故障监视器的外部mosfet，离线开路负载和短路诊断，内部热警告和关机保护。

特性

• AEC-Q100符合汽车应用要求

• -40°C ~ +125°C, T(A)温度等级1

• 多通道半桥闸驱动器

• 引脚到引脚4和8半桥驱动器变体

• 4.9V至37V (40V abs. max)工作范围

• 4 PWM输入与输出映射

• 三倍频充电泵100% PWM

• 半桥式、h桥式、SPI控制模式

• 智能多级门驱动架构

• 可调转率控制

• 自适应传播延迟控制

• 50µA至62mA的峰值源电流输出

• 50µA至62mA的峰值sink电流输出

• 结合空时握手

• 2倍宽共模电流分流放大器

• 支持内联，高侧，或低侧

• 可调增益设置(10、20、40、80V/V)

• 可提供多种界面选项

• SPI:详细的配置和诊断

• H/W:简化控制和更少的MCU引脚

• 紧凑的VQFN包与可湿的侧面

• 综合保护功能

• 专用驱动器禁用引脚(DRVOFF)

• 低智商，睡眠模式马达制动(BRAKE)

• 供应和调整电压监视器

• MOSFET V(DS)过流监视器

• MOSFET V(GS)门故障监视器

• 反极性MOSFET电荷泵

• 离线开负载和短路诊断

• 设备热警告和关机

• 窗口看门狗定时器

• 故障状态中断引脚(nFAULT)

应用程序

• 汽车刷直流电机

• 电动座椅模块

• 动力箱和升降闸门

• 门模块

• 身体控制模块

• 电动天窗

• 变速器和发动机控制模块

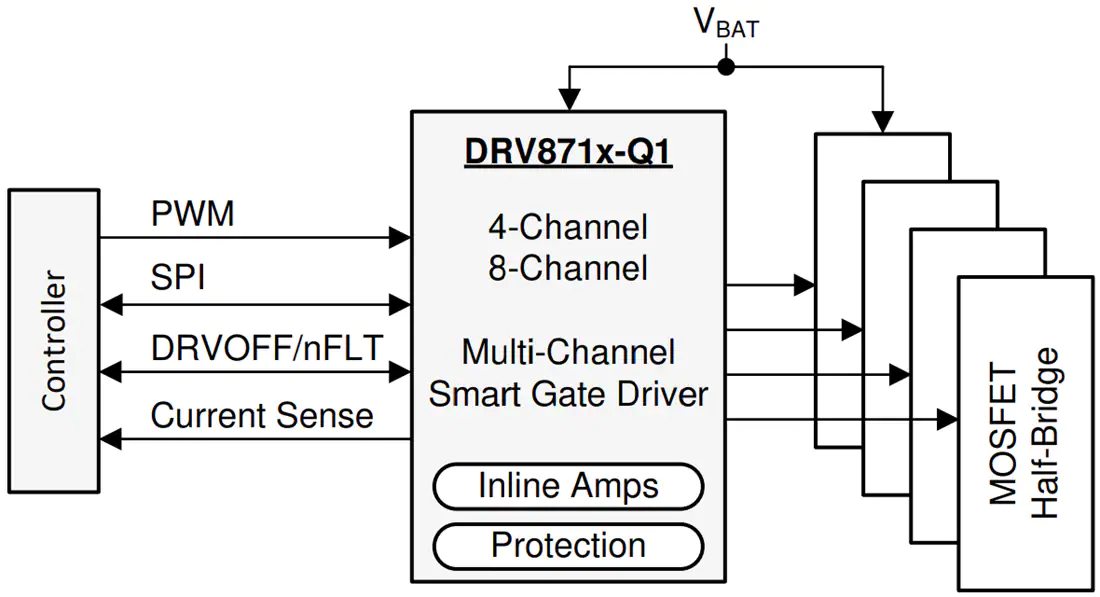

原理框图
