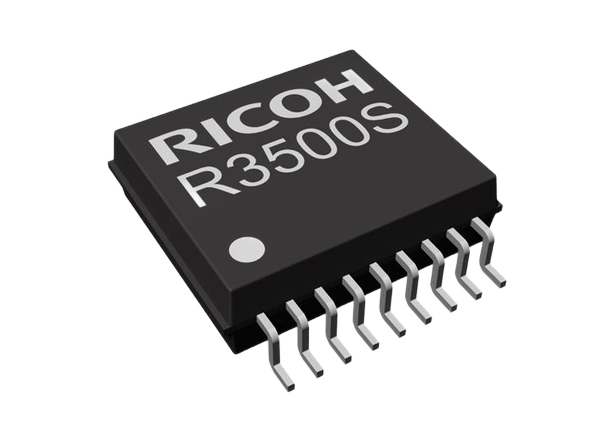

Ricoh Electronic R3500S系列4通道窗口电压探测器提供手动复位功能，非常适合需要功能安全的系统。R3500S系列具有3.0V至42.0V的工作电压范围和10µa的典型供电电流。

Ricoh Electronic R3500S系列用于监测从多个电源到soc的过电压和欠电压。此外，该设备监视存储器和传感器，以监视系统在正常电压下连续运行。

特性

• 工作电压范围(最大。额定值)3.0V至42.0V (50.0V)

• 工作温度范围-40°C至+105°C

• 供电电流为10µA型。

• 1.0V ~ 5.9V (0.01V阶跃)过电压检测

• 0.9V ~ 5.0V (0.01V阶跃)欠压检测

• 检测释放滞后最大。0.75%(-40°C至+105°C)

• 检测电压精度


• ±0.5% (Ta = 25°C)

• -1.25%至+0.75%(-40°C至+105°C)

• 检测延迟时间为20µs型。

• 释放延迟时间为4ms。(C (D) = 0.01µF)

• n通道开路漏输出类型

应用程序

• 电源电压监测

• 笔记本电脑

• 数字电视

• 无绳电话

• 私人局域网系统

• 多电池使用设备

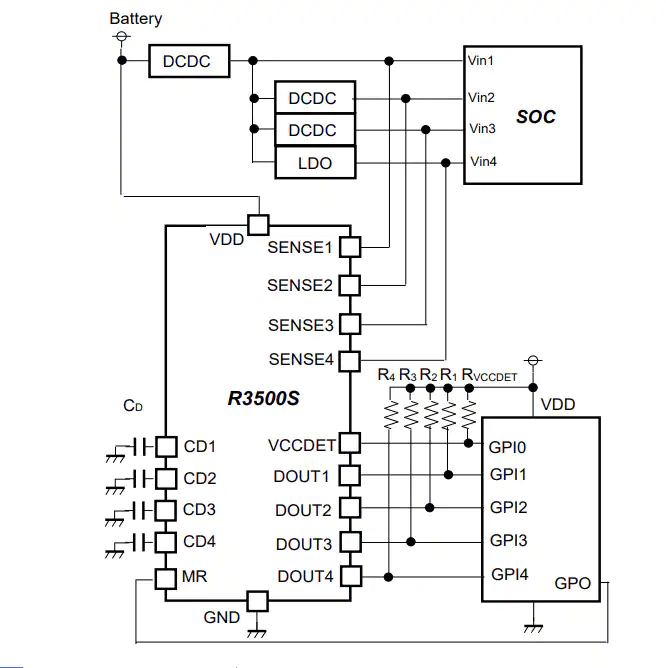

典型应用电路

框图

改进诊断覆盖率

电池作为电源

高精度OV/UV检测
