意法半导体AEK-CON-SENSOR1 SPC5 MCU连接器板的介绍、特性、及应用

来源：HQBUY 发布时间：2022-07-18

摘要： 用于MEMS传感器板与DIL 24接口。

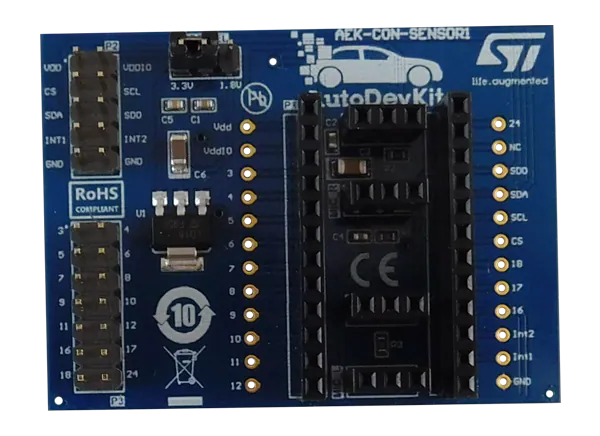

STMicroelectronics用于SPC5 MCU的AEK-CON-SENSOR1连接器板用于在DIL 24插座上连接MEMS传感器板。它连接到SPC5 MCU发现板，如AEK-MCU-C4MLIT1，托管SPC58EC80E5 Chorus系列汽车MCU，闪存4MB。连接器板包括一个1.8V LDO电压调节器，以供应MEMS板。两个公排连接器可以连接AEK-MCU-C4MLIT1:主连接器(5x2)用于供电，SPI接口和信号中断，而第二个(7x2)用于可选的GPIO连接，这取决于插拔的MEMS传感器板。对于MEMS传感器板连接，使用三个母带连接器:主连接器(12x2)在DIL 24插座中承载MEMS传感器，而其他两个(3x2)承载数字麦克风。

特性

连接AEK-MCU-C4MLIT1 MCU发现板到DIL 24插座上的MEMS传感器板
支持多种传感器数字麦克风，2D和3D加速度计，倾斜仪
主机为MEMS板供应1.8V LDO电压调节器

紧凑尺寸56毫米x 41毫米
符合WEEE和RoHS标准
包含在AutoDevKit计划中
