德州仪器LP875761-Q1四相DC/DC Buck变换器是专为满足各种汽车电源应用中最新处理器和平台的电源管理要求而设计的。该设备包含四个降压DC/DC变换器铁芯，配置为强制pwm模式的四相输出。该设备由I(2) c兼容的串行接口和使能信号控制。LP875761-Q1支持多相输出的远程差压传感，以补偿调节器输出和负载点(POL)之间的IR降，从而提高输出电压的准确性。开关时钟可以强制PWM模式，也可以同步到外部时钟，以减少干扰。

德州仪器LP875761-Q1支持负载电流测量，无需添加外部电流检测电阻。LP875761-Q1设备还支持可编程的启动和关闭延迟和序列同步，以使信号。该序列还可以包括GPIO信号，以控制外部稳压器，负载开关和处理器复位。在启动期间，该设备控制输出转换速率，以最小化输出电压超调和涌流。

特性

• 适用于汽车应用

• AEC-Q100符合以下结果:

• -40℃~ +125℃环境工作温度等级1

• 设备HBM ESD分级2级

• 设备CDM ESD分级等级C4B

• 输入电压2.8V ~ 5.5V

• 1.0 v输出电压

• 4个高效降压DC/DC变换器铁芯

• 最大输出电流16A(每相4A)

• 3兆赫频率切换

• 扩频模式和相位交错

• 可配置的通用I/O

• 兼容I(2) c接口，支持标准(100kHz)、Fast (400kHz)、Fast+ (1MHz)和高速(3.4MHz)模式

• 具有可编程屏蔽的中断功能

• 可编程电源良好信号(PGOOD)

• 输出短路和过载保护

• 超温警告和保护

• 过压保护(OVP)和欠压锁定(UVLO)

应用程序

• 汽车信息娱乐

• 集群

• 雷达

• 相机电源应用

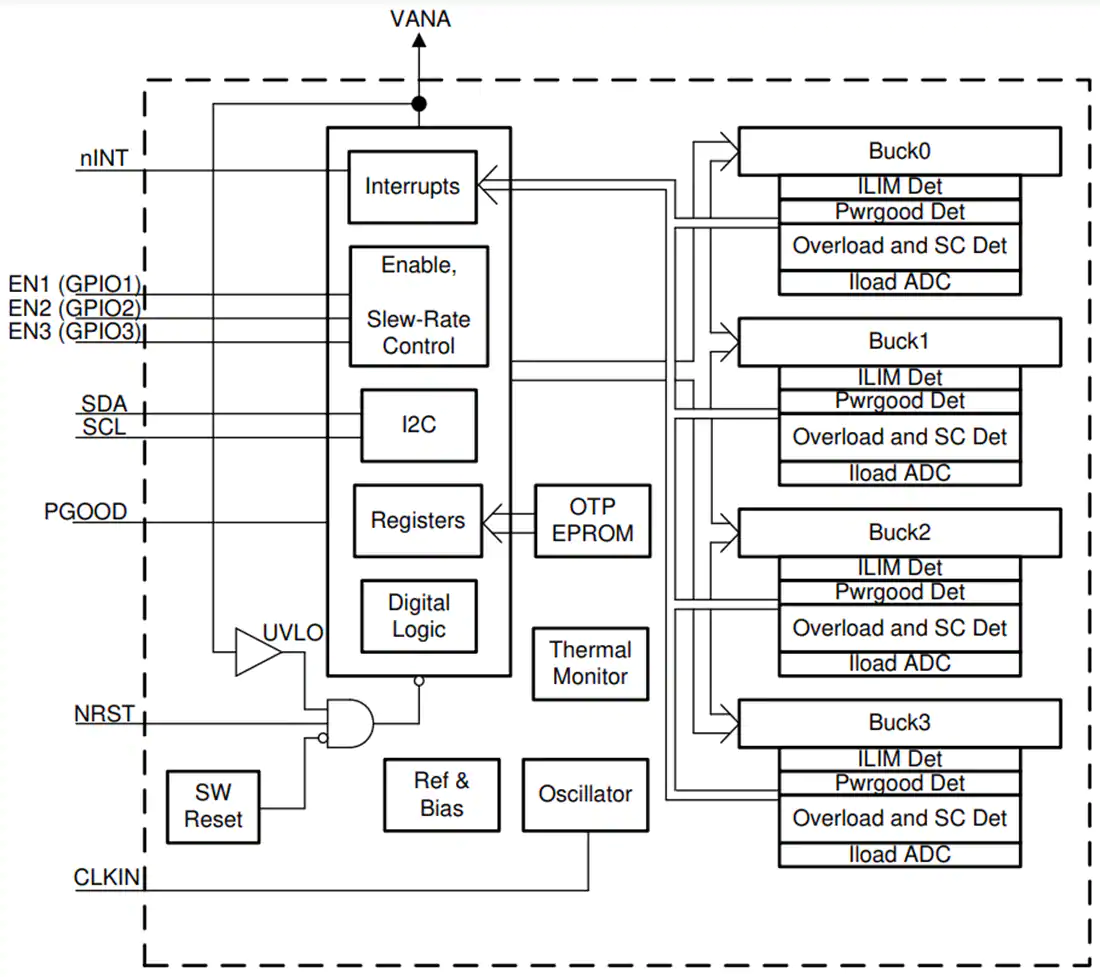

原理框图
