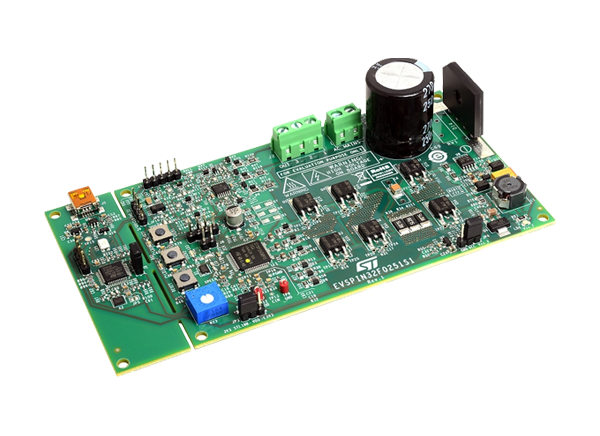

意法半导体EVSPIN32F06Q1S1评估板是基于STSPIN32F0601控制器，该控制器嵌入了一个三相600V栅极驱动器和Cortex -M0 STM32 MCU。EVSPIN32F02Q1S1板功率级具有STGD6M65DF2 IGBT，但可以填充任何IGBT或功率MOSFET在DPAK或powerFLAT 8x8 HV封装。

STM EVSPIN32F06Q1S1评估板支持单分流传感拓扑，实现传感器和无传感器FOC和6步控制算法。该拓扑结构允许驱动永磁同步电机(pmsm)和无刷直流电机(BLDC)。

EVSPIN32F02Q1S1兼容从35VAC (50VDC)到280VAC (400VDC)的广泛输入电压范围。该板还包括一个电源级与VIPER06XS反激配置，以产生应用所需的+15V和+3.3V电源电压。

FW的调试和配置使用标准的STM32工具，通过可拆卸的st - link调试器进行。SWD和UART TX-RX连接器也可用。

特性

• 输入电压从35VAC (50VDC)到280VAC (400VDC)

• STGD6M65DF2 igbt功率级具有:


• V (CES) (BR) = 650 V

• V(CE(sat)) = 1.55V @ I(C) = 6A

• 过流阈值设置为5.5A(峰值)

• 双足迹IGBT/MOSFET封装:


• DPAK

• PowerFlat 8×8高压

• 单分流电流传感，适用于:


• 传感器或无传感器六步算法

• 传感器或无传感器单分流矢量(FOC)算法

• 智能关机过流保护

• 数字霍尔传感器和编码器输入

• 总线电压传感

• 15V VCC和3.3V VDD电源

• 嵌入式ST-LINK / V2-1

• 简单的用户界面与按钮和修剪

• 通过无铅认证

应用程序

• 家用和工业用冰箱压缩机

• 工业驱动器、泵、风扇

• 空调压缩机&球迷

• 有线电动工具，园艺工具

• 家用电器

• 工业自动化
