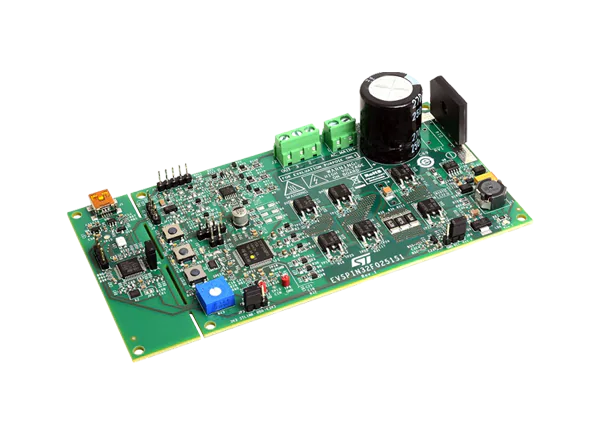

意法半导体STMicroelectronics公司的EVSPIN32F02Q1S1评估板是基于STSPIN32F0251控制器，该控制器嵌入了一个三相250V门驱动器和Cortex -M0 STM32 MCU。EVSPIN32F02Q1S1板功率级具有STD17NF25 MOSFET，但可以填充任何IGBT或功率MOSFET在DPAK或powerFLAT 6x5封装。

STM EVSPIN32F02Q1S1评估板支持单分流传感拓扑，实现传感器和无传感器FOC和6步控制算法。该拓扑结构允许驱动永磁同步电机(pmsm)和无刷直流电机(BLDC)。

EVSPIN32F02Q1S1兼容从15VAC (20VDC)到120VAC (170VDC)的广泛输入电压范围。该板还包括一个电源级与VIPER013BLS降压配置，以产生应用所需的+15V和+3.3V电源电压。

FW的调试和配置使用标准的STM32工具，通过可拆卸的st - link调试器进行。SWD和UART TX-RX连接器也可用。

特性

• 输入电压从15VAC (20VDC)到120VAC (170VDC)

• STD17NF25 MOS电源级具有:


• V ((DS)) = 250 V

• R (DS )马克斯。= 0.165欧姆

• “过流阈值”设置为16

• 双足迹IGBT/MOSFET封装:


• DPAK

• PowerFlat x5 6

• 单分流电流传感，适用于:


• 传感器或无传感器六步算法

• 传感器或无传感器单分流矢量(FOC)算法

• 智能关机过流保护

• 数字霍尔传感器和编码器输入

• 总线电压传感

• 15V VCC和3.3V VDD电源

• 嵌入式ST-LINK / V2-1

• 简单的用户界面与按钮和修剪

• 通过无铅认证

应用程序

• 电池供电，110Vac供电和园艺工具

• 工业风机和泵

• 家用电器

• 工业和家庭自动化
