意法半导体EVLMG1-250WLLC演示板是一款基于MasterGaN1的谐振LLC变换器，设计用于要求最小尺寸和高效率的任何工业应用。EVLMG1-250WLLC在同一封装中嵌入了两个GaN功率晶体管和一个驱动器，允许它直接与任何SMPS控制器接口。氮化镓技术和嵌入式驱动使变换器设计的工作频率高于传统的mosfet。EVLMG1-250WLLC演示板在一次侧没有散热器，并且显著减小了尺寸，功率密度为20 W/英寸^3。高效率和小尺寸使板适合在有限的可用空间。

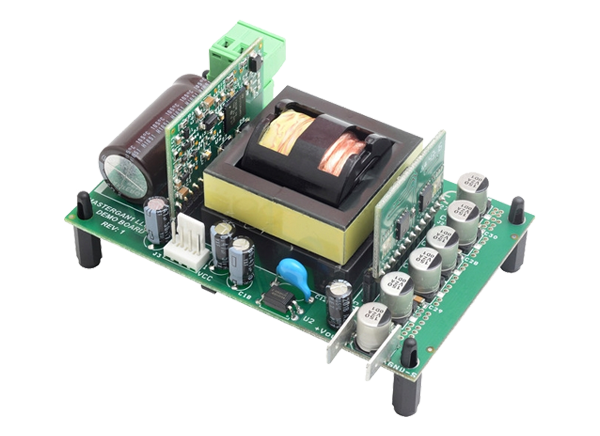

STM EVLMG1-250WLLC演示板由一个母板、变压器、主控制器和两个小子板组成。在主要的一面，一个子板嵌入MasterGaN1，另一个在次要的一面有SR控制器SRK2001和mosfet。

特性

• 高效紧凑的DC/DC转换解决方案，使用MasterGaN1

• 24 v输出电压

• 输出功率高达250W

• 400V±10%标称输入电压

• 在92%的效率

• 输出保护，防止短路和过流

• 输入电压监视器为正确排序的D2D转换器，和电力输出保护

• 单板尺寸为100 × 60(宽×高)mm

• 35mm组件最大高度

• 符合WEEE和RoHS标准

应用程序

• 工业电源

• 适配器

• 消费者smp

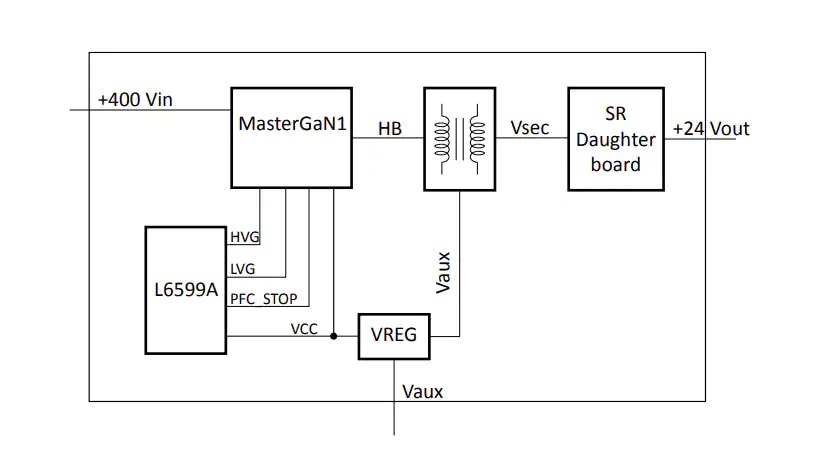

框图
