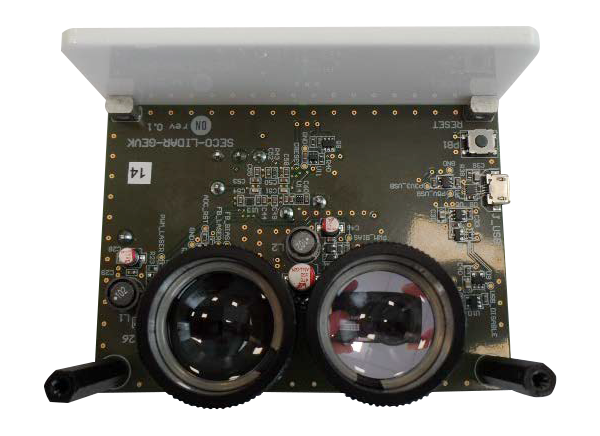

onsemi SECO-RANGEFINDER-GEVK SiPM直接飞行时间(dToF)激光雷达是一款单点测距仪开发工具包，用于成本优化的工业和商业应用。该套件基于onsemi (RB系列)的近红外SiPM，并集成了应用程序的所有基本子系统。这些子系统包括激光和参考电路(Tx)、接收电路(Rx)、电源管理系统、核心FPGA和UART通信。SECO-RANGEFINDER-GEVK试剂盒是FDA认证的，具有多功能GUI。这样就可以对测距性能和系统变量的调整进行完整的评估。这些变量包括SiPM-RB型光电倍增管的缓冲脉冲数或偏置电压。典型的应用包括室内导航和测距(高达23米)、碰撞检测和3D绘图。

特性

• 直接ToF操作的单点应用

• 激光和光学:

• 在选定光谱中具有最高的灵敏度

• 最大化的距离测量

• RB-Series SiPM探测器

• 905nm激光二极管发射机650nm至1050nm镀膜BK7平凸透镜

• RX带通滤光片(FWHM: 30±5nm)

• 0.11m到23m的探测范围

• 时间数字转换(TDC):

• 基于FPGA (ice3)

• ~ 85 ps本宽度

• TDC自动校准

• 电源:

• 5 v USB

• 3.3 v PMOD连接器

• 不同的供应选项:

• 优化的系统成本

• 规定:

• 食品及药物管理局认证

• 开箱操作与用户友好的GUI与可调节的系统变量

• 软件:

• 各种工业和物联网应用的软件可调设置

• 基于fpga的TDC，读出，通信接口，控制两个稳压偏置电源

应用程序

• 室内导航和测距(高达23米)

• 碰撞检测

• 三维映射

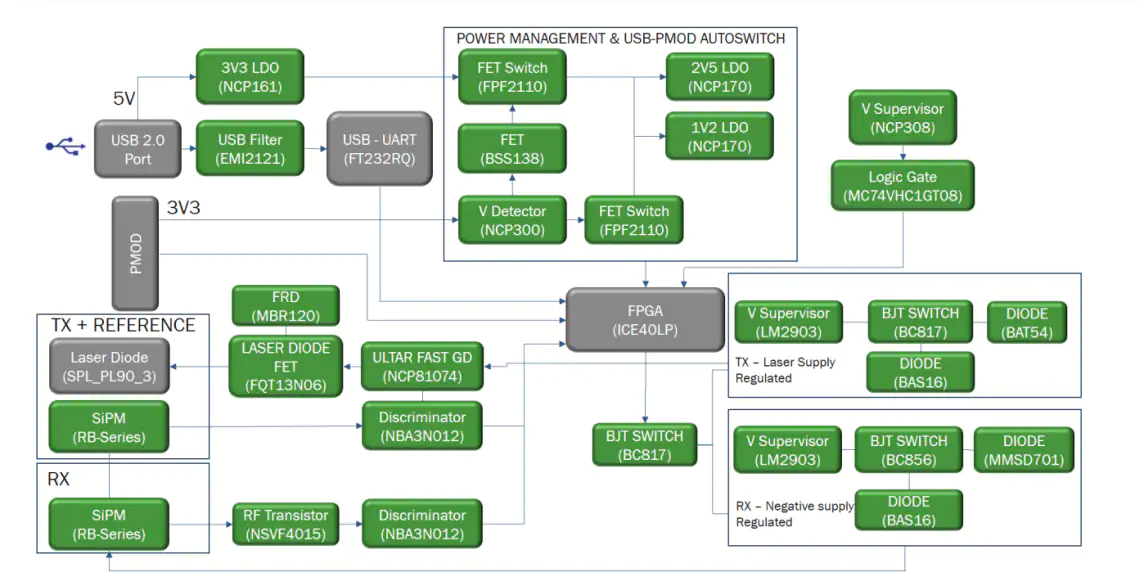

框图

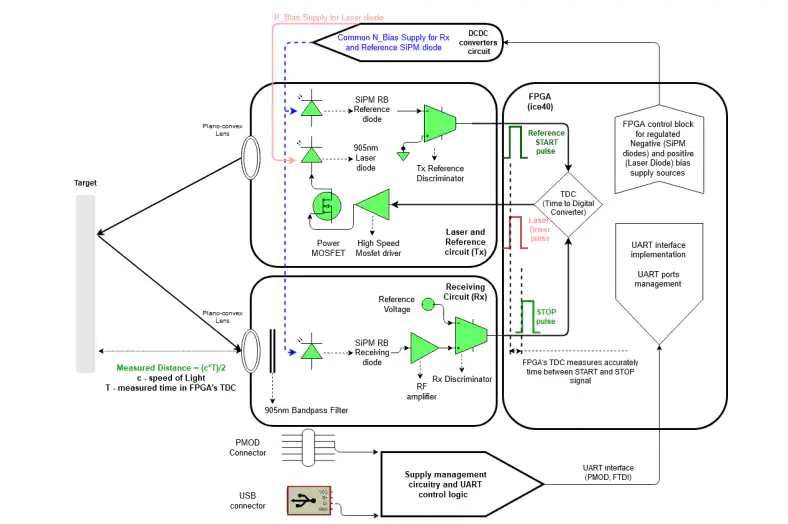

SECO -测距仪- GEVK工作原理
