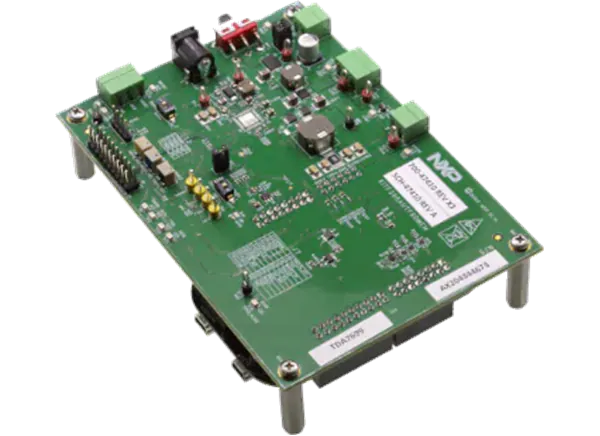

NXP Semiconductors FS86 SBC 12V评估板(KITFS86AUTFRDMEM)是FS86安全系统基础芯片(SBC)的演示和开发平台。FS86 SBC的设计是为了满足高级驾驶辅助系统(ADAS)和其他汽车安全系统的多种MCU需求。FS86 SBC 12V评估板提供了灵活性，以锻炼所有设备的功能。所有稳压器都可以通过连接器访问。非用户信号，如DC-DC切换节点，被映射到易于访问的测试点上。这个评估委员会的目标是12V汽车的应用。

NXP半导体FS86 SBC 12V评估板包括一个预连接的FRDM-KL25Z自由发展板。FRDM-KL25Z结合FS86 NXP GUI软件，使用户能够配置和控制FS86 SBC。

这个FS86 SBC 12V评估板填充了FS86家族超集部分，用于设备评估。焊接在板上的FS86部分可以编程(OTP)两次，并且可以在编程之前和之后的仿真模式中测试所需的尽可能多的配置。

特性

• 包括FS86超集设备，允许评估所有FS86变种

• 包括FRDM-KL25Z自由开发板，使USB PC连接访问GUI软件

• 针对12V汽车应用

• USB连接寄存器访问，OTP仿真，和熔断器

• V(BAT)电源连接器(Jack and Phoenix, 35V max)

• V(PRE)输出能力高达10A(外部MOSFET)

• V(BOOST) 5.0V或6.0V，最高可达800mA

• 降压高达2.5A DC

• FS0B外置安全别针

• LDO1，从1.5V到5.0V，高达400mA，具有负载切换能力

• LDO2，从1.1V到5.0V，高达400mA

• 点火钥匙开关

• 调试模式访问

• 手动或自动OTP熔丝编程

• 连接器可以方便地访问数字信号

• led指示信号和调节器状态

• 模拟可变电阻测试外部V(MON)

包内容

• 组装和测试KITFS86AUTFRDMEM板

• 系统FRDM-KL25Z董事会

• USB-STD A到usb - b迷你电缆

• 两个连接器端子座插头(2位，3.81mm)

• 两个连接器端子座插头(3-position, 3.81mm)

• 快速入门指南

软件

FS86-SW-DRIVER
FS86- sw - driver为FS86系列sbc提供高级支持。驱动程序还提供了一个完整的寄存器映射。该驱动程序实现了FS86接口的基本功能，如I(2)C通信抽象、看门狗设置和刷新、写入INIT寄存器、启用和禁用稳压器等。

• 从NXP Semiconductors下载FS86-SW-DRIVER

NXP GUI用于汽车PMIC家庭
汽车PMIC系列的NXP GUI允许用户评估功能，配置OTP设置，编程OTP，并计算特定用例的热效率。支持VR5510、FS26、FS86、PF7100、PF5020、PF5023、FS5600、PF5024、PF8200、PF8100、PF8201、PF8101、PF8121的pmic。

• 从恩智浦半导体下载用于汽车PMIC家庭的恩智浦图形用户界面

资源

• 用户手册

• 原理图

• FS86 SBC短数据表

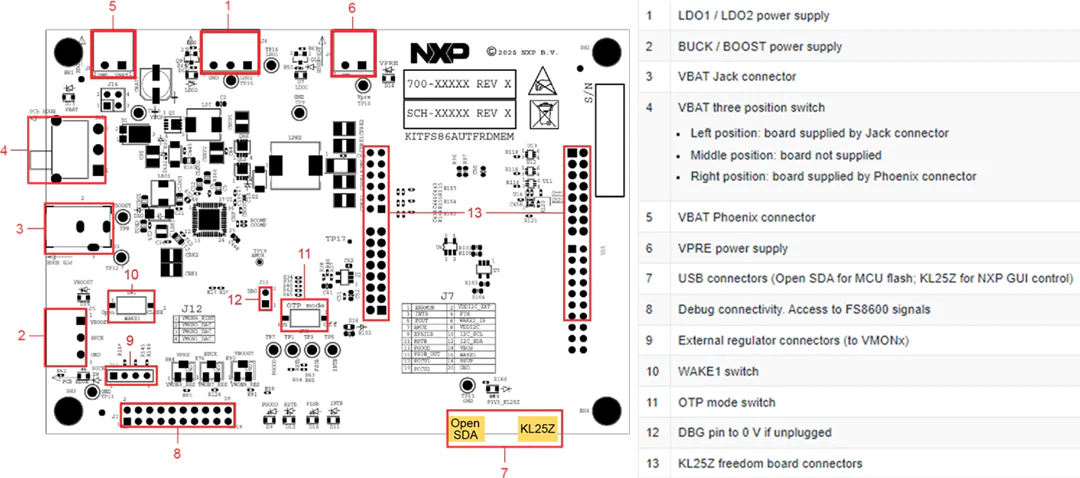

板布局
