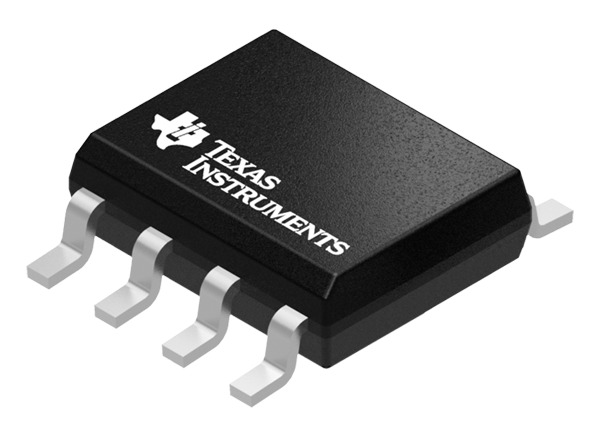

德州仪器ISO164x/ISO164x- q1双向I(2)C数字隔离器是一种可热插拔，低功耗，双向隔离器兼容I(2)C接口。这个数字隔离器支持UL 1577隔离等级3000VRMS在8-D封装。在这个低排放装置中的每个隔离通道都有逻辑输入和开漏输出，由双电容二氧化硅(SiO(2))绝缘屏障隔开。这类设备包括通过VDE、UL、CSA、TUV和CQC认证的设备。德州仪器ISO164x/ISO164x- q1有两个隔离的双向通道用于时钟和数据线。ISO164x/ISO164x- q1集成了支持双向通道所需的逻辑，与基于光耦合器的解决方案相比，设计更简单，占用空间更小。ISO164x-Q1设备符合AEC-Q100标准，适用于汽车应用。

特性

• 可靠隔离双向，I(2)C兼容，通信

• ISO1640 -完全双向隔离的SDA和SCL通信

• SDA和SCL可热插拔

• 双向数据传输，可达1.7兆赫操作

• 具有增强EMC的鲁棒隔离栅

• 比;在500VRMS工作电压下，预计使用寿命为100年

• 高达3000V(RMS)的隔离等级

• 高达5kV的浪涌能力

• 典型CMTI±100千伏/µs

• ±8kV IEC-ESD 61000-4-2接触放电保护跨越隔离屏障

• 同侧±8kV IEC-ESD无电接触放电(侧2)

• 3V至5.5V(侧1)和2.25V至5.5V(侧2)供电范围

• 开路漏极输出具有3.5mA(侧1)和50mA(侧2)的sink电流能力

• 最大80pF(边1)和400pF(边2)。电容性负载

• 8-SOIC (D-8)封装选项

• 工作温度-40℃~ +125℃

• 安全认证(计划)

• UL 1577元件识别程序

• Din v vde v 0884-11

• 通过IEC 60950-1、IEC62368-1、IEC 61010-1、IEC 60601-1、GB4943.1-2011认证

应用程序

• 孤立我(2)C的公交车

• SMBus和PMBus接口

• 以太网供电(PoE)

• 电机控制系统

• 电池管理

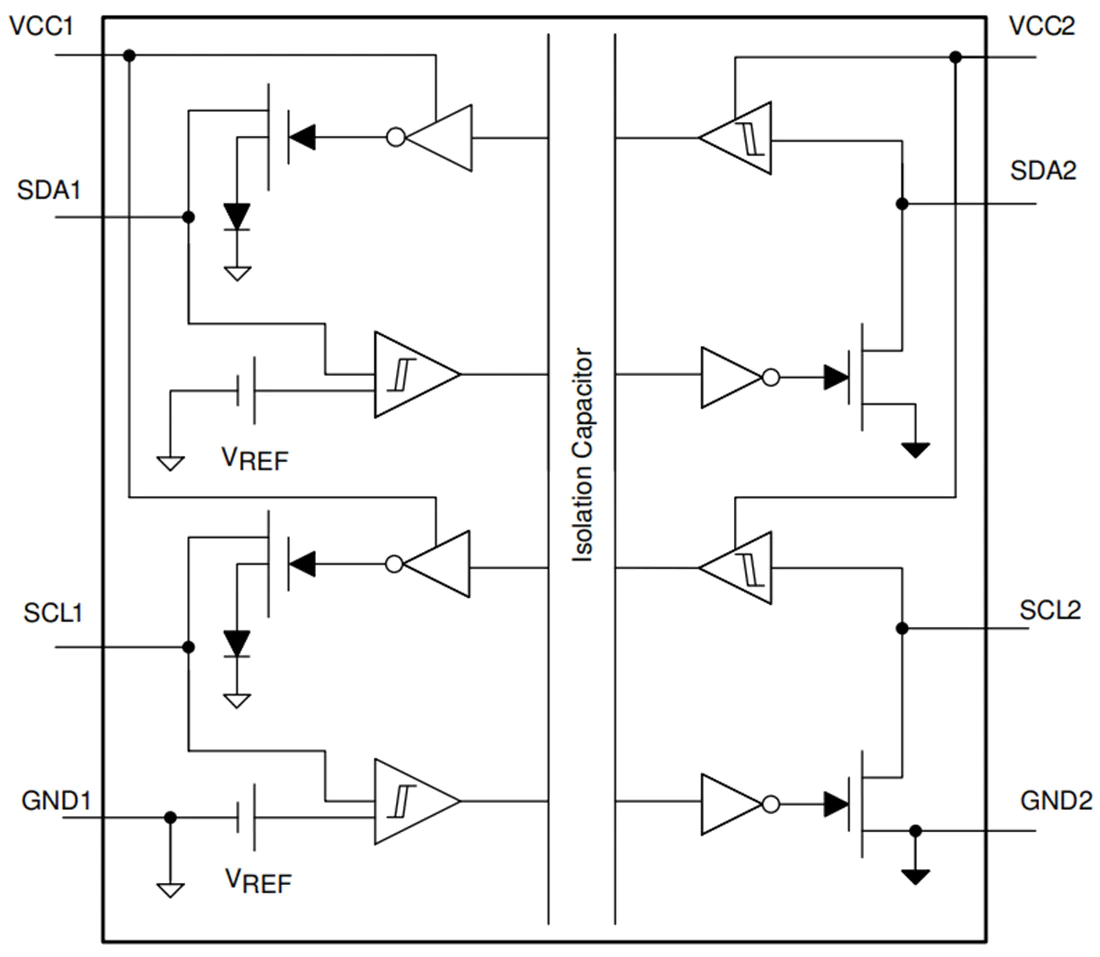

原理框图
