Ricoh Electronic Devices Company R1526x高噪声抗扰度稳压器输出电流300mA，最大输入电压42V，可直接由汽车电池或工业电源供电。该调节器具有良好的抗外部电磁干扰的噪声能力，适用于电磁波可能导致故障的环境和高温环境。R1526x电压调节器提供最高工作温度高达+125°C的工业和汽车应用。

理光电子设备公司R1526x稳压器采用5.2mm x 6.2mm x 1.45mm hsp - 8e封装，非常适合空间有限的应用。

特性

• 防止高频噪声引起的输出电压波动

• 考虑功能安全性的引脚配置，并防止相邻引脚之间短路

• 低供电电流和快速响应的兼容性

• 5.2mm x 6.2mm x 1.45mm, HSOP-8E封装

应用程序

• 汽车

• 电动助力转向(EPS)电子控制单元(ECU)

• 高级驾驶辅助系统(ADAS) ECU

• 计ECU

• 远程信息处理ECU

• 工业

• 要求抗干扰的工业设备，如FA、智能仪表等

• 在高温条件下使用的设备，如监控摄像头和自动售货机

• 电机、照明等自动加热设备

• 消费者

• 电冰箱、电饭锅、电热水锅等家用电器

• 笔记本电脑、数字电视、无绳电话和专用局域网系统

• 办公设备，如复印机、打印机、传真机、扫描仪和投影仪

规范

• 3.5V ~ 42V(最大50V)输入电压范围

• 工作温度范围-40°C至+105°C

• 输出电压精度

• ±0.6% (Ta = +25°C)

• ±1.6(-40°C≤Ta≤+105°C)

• 典型的待机电流

• 最大降压0.5V

• 输出电压在0.1V步进1.8V至9.0V

• 0.01%/V (V(SET) + 1V≤V(IN)≤42V)典型线路调节

• 100mA典型短路保护极限

• 450mA典型过流保护极限

• +160°C典型检测温度热停机

• C(OUT)≥10µF输出电容

• 50dB (f = 100Hz)典型纹波抑制

框图

典型应用电路

高噪声免疫力

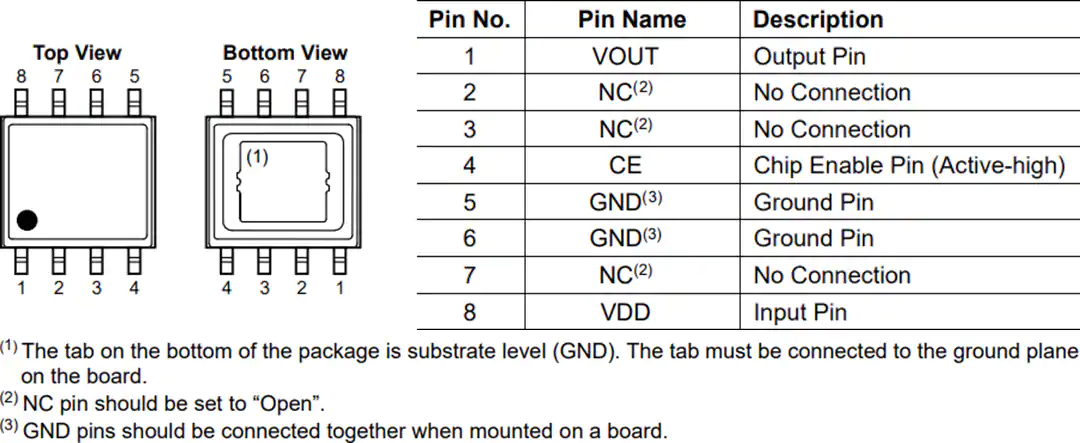

销名称
