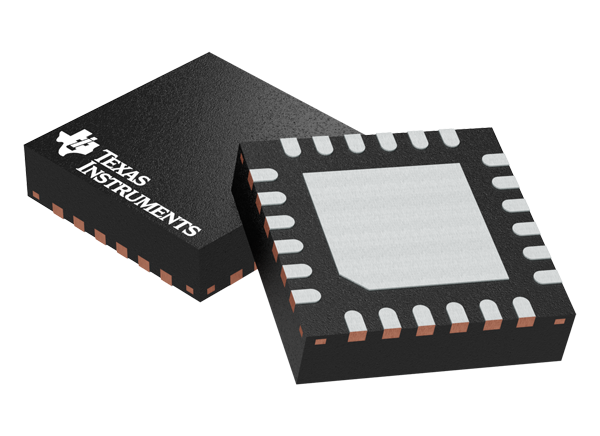

德州仪器DRV8256E/DRV8256P h -桥电机驱动器是用于各种工业应用的单h -桥电机驱动器。该器件集成了n通道h桥、电荷泵稳压器、电流传感和调节以及保护电路。集成的电流传感允许驱动器在启动和高负载事件期间调节电机涌流电流。电流限制可以通过一个可调的外部电压基准来设置。集成电流传感采用内部电流镜结构，无需大功率分流电阻，节省板面积，降低系统成本。提供了一种低功耗睡眠模式，通过关闭大部分内部电路来实现超低的静止电流。内部保护功能提供电源欠压锁定(UVLO)，充电泵欠压(CPUV)，输出过流(OCP)和设备过温(TSD)。德州仪器DRV8256E/DRV8256P的故障条件显示为nFAULT。

特性

• n通道h桥电机驱动器

• 驱动一台双向有刷直流电动机

• 两个单向刷直流电机

• 集成电流传感和调节

• 4.5V至48V工作电源电压范围

• 多种控制界面选项

• 阶段/启用(PH / EN)

• PWM (/)

• 智能调音，快速和混合衰减选项

• 165毫欧 HS + LS 24V, 25°C低R(DS(ON))

• 5A峰值高输出电流能力

• 限制有刷直流电机的涌流电流

• 可配置关断时间PWM斩波

• 7µs、16µs、24µs、32µs

• 支持1.8V、3.3V、5.0V逻辑输入

• 低电流睡眠模式(2µA)

• 低电磁干扰的扩频时钟

• 保护功能

• VM欠压锁定(UVLO)

• 充电泵欠压(CPUV)

• 过电流保护((OCP)

• 热关机(OTSD)

• 故障状态输出(nFAULT)

应用程序

• 刷直流电机

• 打印机和扫描仪

• 自动取款机和纺织机器

• 主要的家用电器

• 真空，类人机器人和机器人

• 智能电表

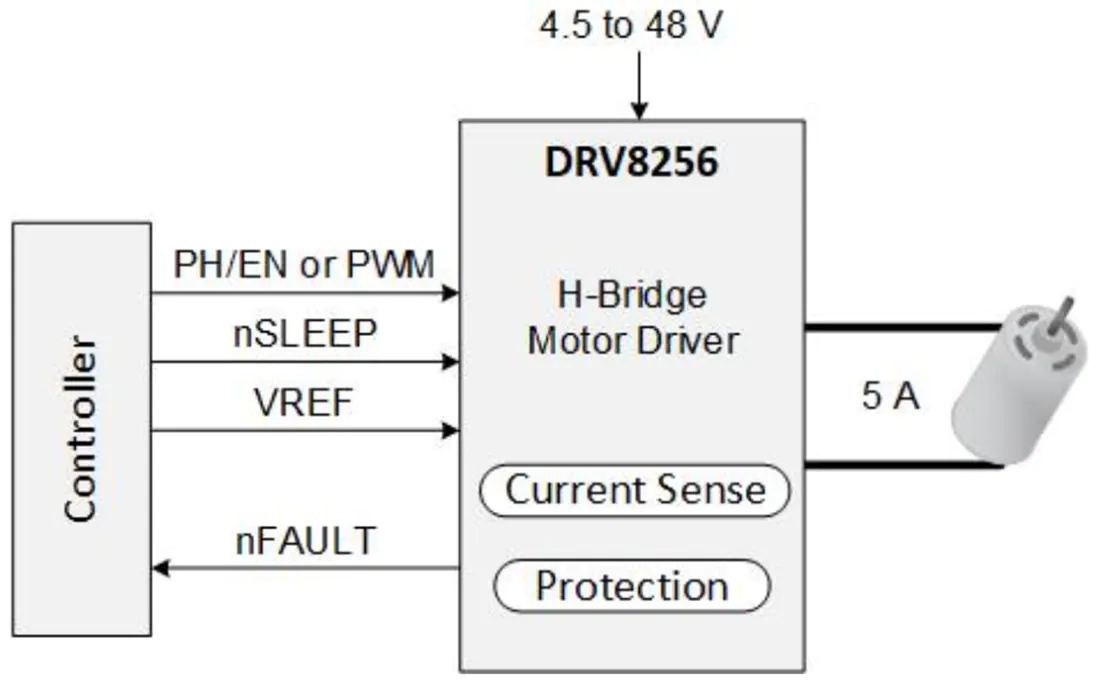

简化的示意图
