德州仪器DRV8955四半桥驱动器提供四个单独可控的半桥驱动器的工业应用。该设备可用于驱动多达四个电磁负载，两个直流电机，一个步进电机，或其他负载。每个通道的输出驱动器由配置在半桥中的n通道功率mosfet组成。一个简单的PWM (IN/IN)接口允许与控制器简单的接口。提供独立的输入，以独立控制每个半桥。此外，输出可以并联在一起，为输出负载提供更多的电流。

德州仪器DRV8955单电源供电，支持从4.5V到48V的宽输入电源范围。提供一种低功耗睡眠模式，通过关闭大部分内部电路来实现低静态电流。内部保护功能提供欠压锁定，每个FET上的过流保护，短路保护和过温。故障条件由nFAULT引脚指示。

特性

• 四半桥直流电机驱动器

• 可以驱动多达四个电磁负载，两个直流电机，一个步进电机，或其他负载

• 全独立半桥式控制

• 集成电流传感和调节

• 4.5V至4V工作电源电压范围

• 引脚对引脚兼容-

• DRV8932: 33V, 900毫欧 HS + LS

• DRV8935: 33V, 330毫欧 HS + LS

• 工业标准IN/IN数字控制接口

• 半桥可并联，增加输出电流

• 可配置Off-Time PWM斩波

• 7µs、16µs、24µs、32µs

• 支持1.8V、3.3V、5.0V逻辑输入

• 低电流睡眠模式(2µA)

• 低电磁干扰的扩频时钟

• 保护功能

• VM欠压锁定(UVLO)

• 充电泵欠压(CPUV)

• 过电流保护((OCP)

• 热关机(OTSD)

• 故障状态输出(nFAULT)

应用程序

• 冰箱风门和制冰机

• 纺织机械

• 工厂自动化和机器人技术

• 办公和家庭自动化

• 洗衣机、烘干机和洗碗机

• 游戏机器

• 通用电磁负载

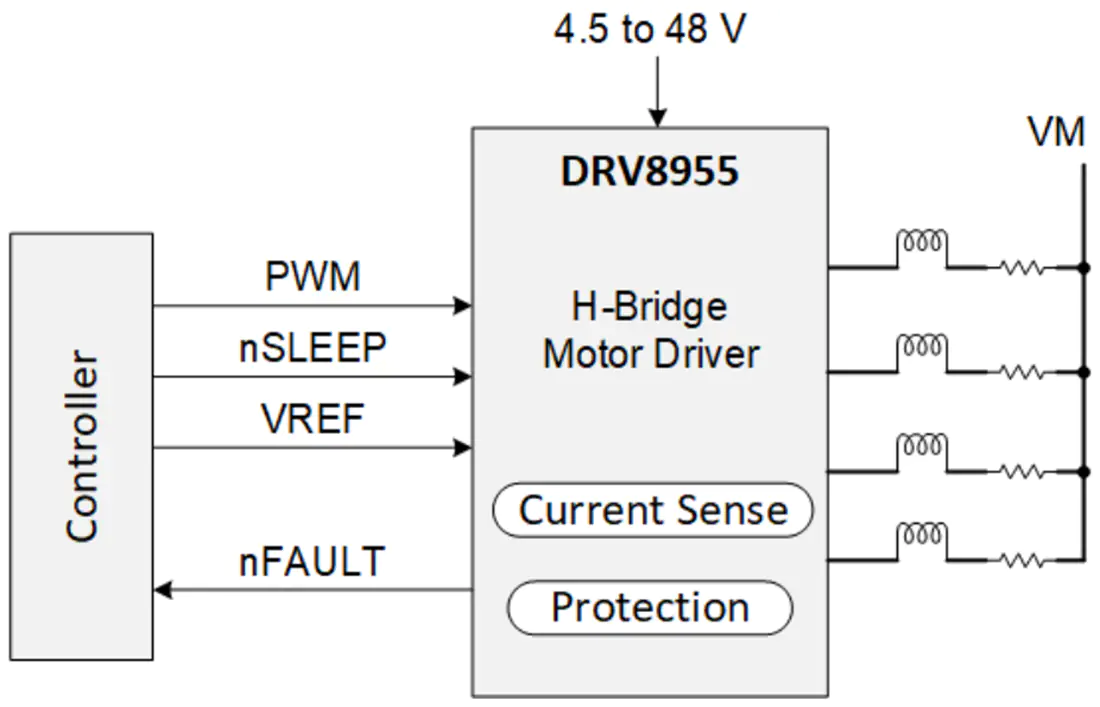

简化的示意图
