德州仪器TPS2640 42V 2A保险丝结构紧凑，功能丰富，高电压保险丝，具有全套保护功能。4.2V到42V的宽供电输入范围允许控制许多流行的直流母线电压。该设备可以承受和保护负载的正负极电源电压高达±42V。集成的背靠背fet提供了反向电流阻塞特性，使得该器件适合于在停电和停电条件下具有输出电压保持要求的系统。负载、电源和设备保护具有许多可调特性。这些特性包括过流、输出转换率和过压、欠压阈值。内部的鲁棒保护控制块，加上德州仪器TPS2640的高电压额定值，有助于简化防雷系统设计。

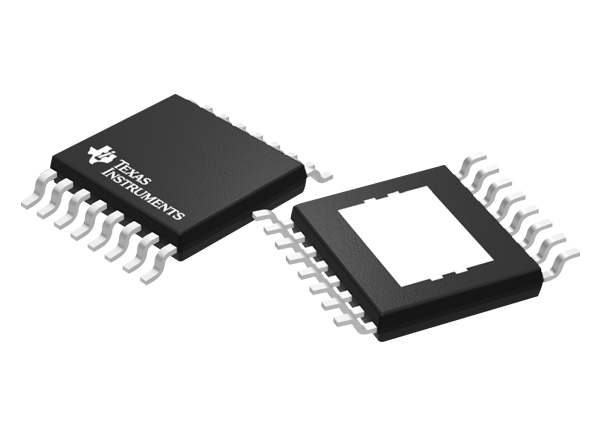

一个关机引脚提供外部控制使能和禁用内部fet，并将设备置于低电流关机模式。对于系统状态监测和下游负载控制，设备提供故障和精确的电流监测输出。MODE引脚允许灵活配置设备之间的三个限流故障响应(断路器，锁存，自动重试模式)。设备有5mm × 4.4mm 16针HTSSOP封装和5mm × 4mm 24针VQFN封装，温度范围-40℃~ +125℃。

特性

• 4.2V至42V工作电压，绝对最大45V

• 集成反向输入极性保护，可降至-42V

• 不需要额外的组件

• 集成背对背mosfet 150毫欧总R(ON)

• 0.1A至2.23A可调电流限制(1A时±5%精度)

• 使用合适的电视进行冲击时的负载保护(IEC 61000-4-5)

• IMON电流指示器输出(±8.5%精度)

• 低静态电流，工作时300µA，关断时20µA

• 可调UVLO, OVP切断，输出摆速控制

• 反向电流阻塞

• 可在易于使用的16针HTSSOP和24针VQFN包

• 可选限流故障响应选项(自动重试，锁存关闭，断路器模式)

应用程序

• 工厂自动化中HMI电源保护

• 消防安全系统

• 电子恒温器和视频门铃

• 工业电脑

• 电梯

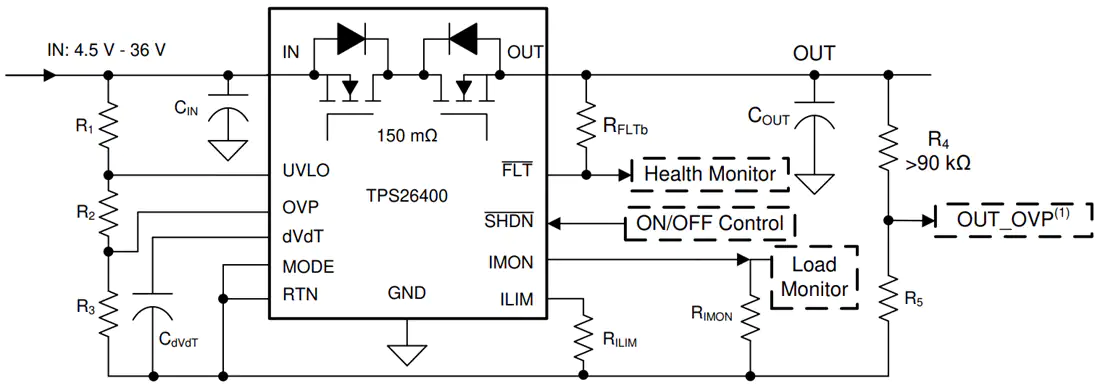

简化的示意图
