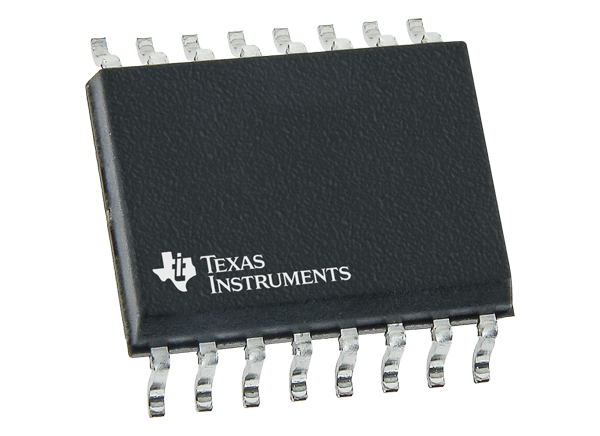

德州仪器AMC3306M05精密Delta-Sigma 调制器是一种精密，隔离的Delta-Sigma (得尔塔西格马)调制器，优化的分流电流测量。完全集成的隔离DC/DC转换器允许从设备的低侧进行单电源操作，这使得该设备成为空间受限应用的独特解决方案。增强电容隔离屏障根据VDE V 0884-11和UL1577认证，支持高达1.2kV(RMS)的工作电压。隔离屏障将运行在不同共模电压水平上的系统部件分开，并保护低压侧免受危险电压和损坏。

德州仪器AMC3306M05的输入端经过优化，可直接连接到低阻抗分流电阻或其他低信号电平的低阻抗电压源。优异的直流精度和低温漂移支持从-40°C到+125°C的扩展工业温度范围内的精确电流测量。通过使用数字滤波器(如sinc3滤波器)抽取比特流，该设备可以在78kSPS的数据速率下实现16位分辨率，动态范围为85dB。

特性

• 3.3V或5V单电源，集成DC/DC变换器

• ±50mV输入电压范围为使用分流电阻进行电流测量而优化

• 低直流错误

• ±50µV (max)偏移误差

• ±0.4µV/°C (max)偏移量

• ±0.2%(最大)增益误差

• ±35ppm/°C(最大)增益漂移

• 75kV/µs (min)高CMTI

• 系统级诊断功能

• 低电磁干扰:符合CISPR-11和CISPR-25标准

• 安全认证

• 6000V(峰值)增强隔离按DIN VDE V 0884-11

• 4250V(RMS)隔离1分钟每UL1577

• 完全指定的扩展工业温度范围(-40°C至+125°C)

特性

• 紧凑，隔离分流电流传感

• 保护继电器

• 马达驱动器

• 电力供应

• 光伏逆变器

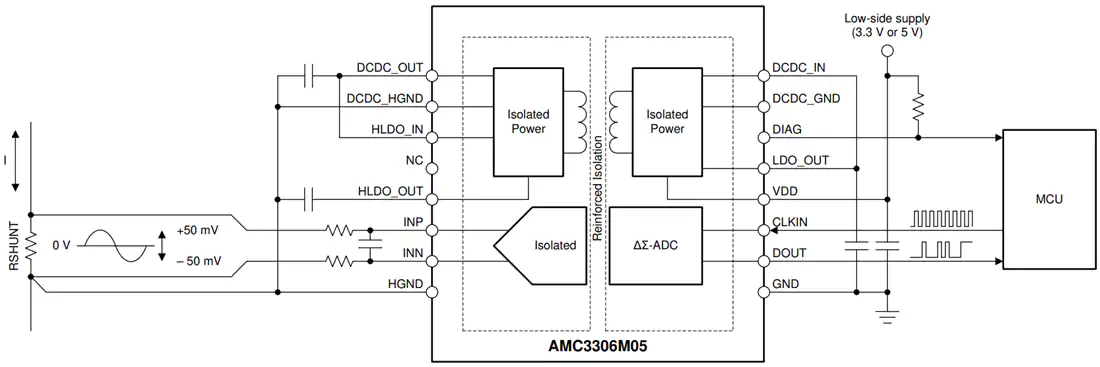

典型的应用程序
