德州仪器bq25157 1-Cell线性电池充电器是一款高度集成的电池充电管理IC，集成了可穿戴、便携式和小型医疗设备的最常用功能。这些功能包括充电器、用于系统电源的稳压输出导轨、用于电池和系统监控的ADC、LDO和按钮控制器。bq25157的输入电源过电压门限(V(OVP))设置为6.2V。

德州仪器bq25157集成了一个带功率路径的线性充电器，可以在为系统提供调节电压的同时，为小电池提供快速准确的充电。调节系统电压(PMID)输出可以根据下游IC和系统负载的推荐运行条件通过I(2)C进行配置，以实现最佳的系统运行。该设备支持高达500mA的充电电流和支持0.5mA的最大充电终止电流。电池充电采用标准的锂离子充电模式，分为三个阶段:预充电、恒流和恒压调节。

特性

• 线性电池充电器1.25mA至500mA快速充电电流范围

• 0.5%精确I(2)C可编程电池调节电压范围3.6V至4.6V，步长为10mV

• 可配置的终端电流支持低至0.5mA

• 20V容限输入，典型3.4V至6.2V输入电压工作范围

• 可编程热充电配置文件，完全可配置的热，暖，冷，冷阈值

• 系统供电和电池充电的功率路径管理

• 动态电源路径管理优化从弱适配器充电

• 高级I(2)C控制允许主机断开电池或适配器的需要

• I(2)C可配置负载开关或高达150mA的LDO输出

• 100mV步长0.6 - 3.7V可编程范围

• 超低Iddq，延长电池寿命

• 10nA船模电池I(q)

• 系统上电时400nA I(q) (PMID和V(DD)接通)

• 一个按钮唤醒和重置输入可调计时器

• 支持系统供电周期和硬件复位

• 16位ADC

• 监测充电电流，电池热敏电阻，电池，输入和系统(PMID)电压

• 通用ADC输入

• 总是在1.8V VDD LDO上，支持高达10mA的负载

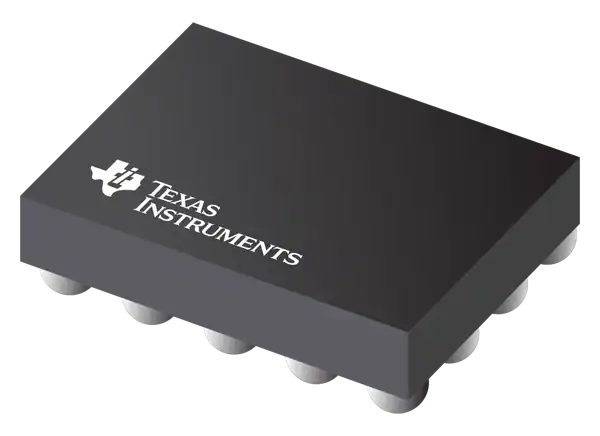

• 20针2mm x 1.6mm CSP封装

• 12mm(2)总溶液尺寸

应用程序

• 耳机、耳塞和助听器

• 智能手表和智能追踪器

• 可穿戴健身和活动监测器

• 血糖监测

简化的示意图
