Maxim MAX77975和MAX77976 1-Cell Li+电池充电器是高性能的高输入3.5A/5.5A快速充电器与智能电源选择器 。这些集成电路可以作为反向升压而不需要额外的电感，允许电池通过充电端口共享其功率，电压可编程从5V到12V。这些器件具有完全集成的低损耗电源开关，即使在高输入电压和高充电电流下，也能提供小尺寸和高效率的解决方案。它的高开关频率允许使用更小尺寸的电感器。MAX77975和MAX77976具有真正的负载断开反向升压模式，并具有可调的输出电流保护限制。这些设备通过I(2)C配置是高度灵活和可编程的。

Maxim MAX77975和MAX77976电池充电器包括一个智能电源选择器，以适应广泛的电池尺寸和系统负载。智能电源选择器允许系统优雅地启动，一旦输入源可用，即使电池是深放电(电池死)或失踪。它可以配置为，当电源被施加到充电器输入时，电池可以自动开始充电。

特性

• 高效率的单芯开关充电器

• MAX77976可达5.5A充电

• 在4A, 12V输入时，降压效率为91.2%

• 在3.5A, 9V输入时充电效率为90.5%

• 优化的高压输入操作

• 通过监测Kelvin感应电池电压，加速充电时间

• AICL最大输入电流限制为3.2A

• +28V绝对最大输入额定电压

• 3.8V至19V输入工作电压范围

• 反向升压可编程输出电压选项高达12V

• MAX77976可达18W

• MAX77975可达12W

• 集成电池真断开FET

• R (DS ) = 7.7欧姆

• 可编程放电电流限制高达10A

• 支持航运模式和低电池泄漏电流

• 1.3MHz/2.6MHz的开关频率与1μH/0.47μH电感

• 断开输入(DISQBAT)

• 安全

• 电池温度感应和充电安全定时器

• JEITA指南兼容

• 热调节和热关机

• 系统电压OVLO / UVLO

• LED充电状态输出

• 退出船舶模式的按钮输入

• 外部放电FET使能输出

• 用于暂停模式的专用输入

• (2) C接口

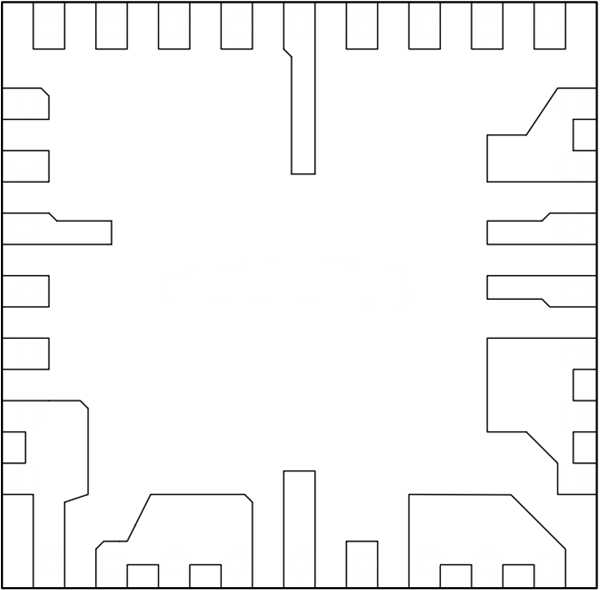

• 4mm x 4mm FC2QFN

应用程序

• 游戏设备

• 虚拟现实应用

• mpo

• 平板电脑

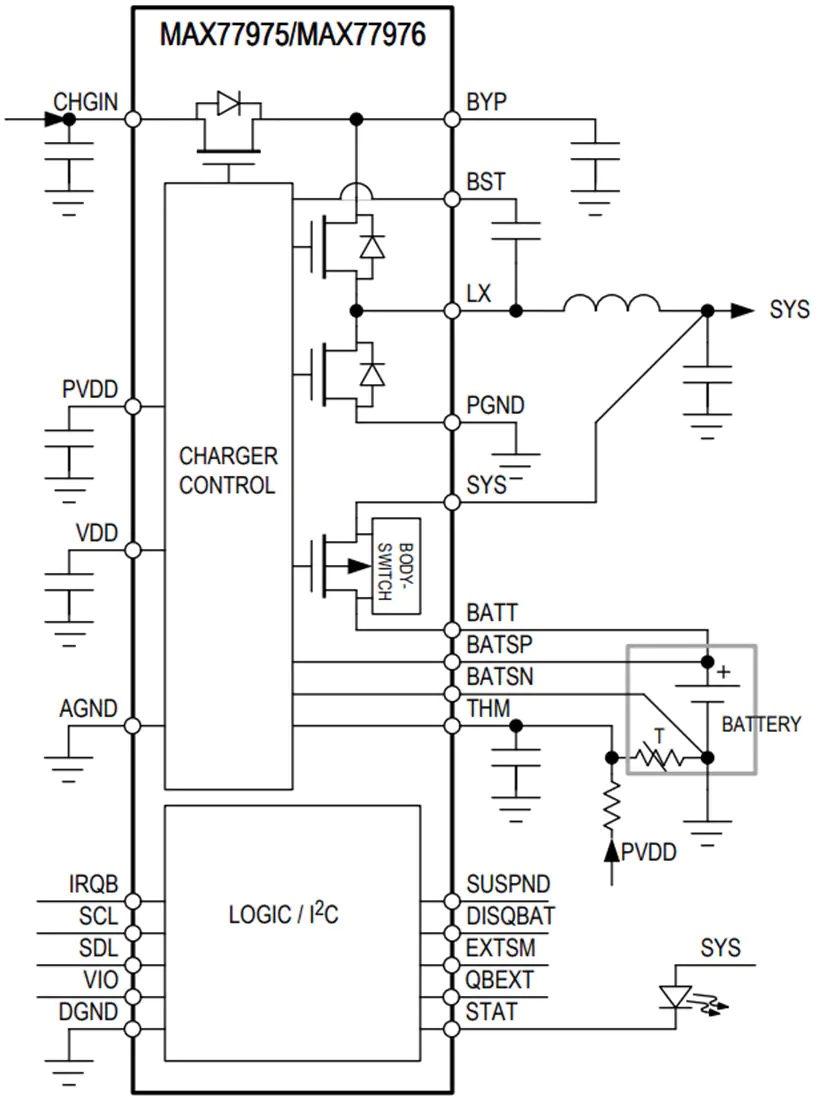

简化框图
