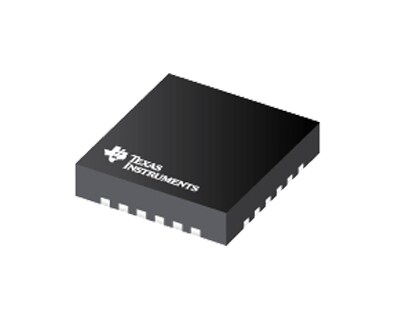

德州仪器公司DRV8434A步进驱动器完全集成了两个n通道功率MOSFET h桥驱动器，一个微步进指示器和集成电流传感。该DRV8434A可以驱动高达2.5A全量程输出电流(取决于PCB热设计)。集成电流传感器的DRV8434A步进驱动器是专为工业和消费应用。

特性

• 微步进步进电机驱动器


• 简单的步骤/ DIR接口

• 可达1/256微米步进索引器

• 集成当前感知功能


• 不需要感应电阻

• ±4%满量程电流精度

• 智能调节脉动控制衰减

• 失速检测使用GPIO引脚

• 4.5 ~ 48V工作电源电压范围

• 330毫欧 HS + LS 24V, 25°C低R(DS(ON))

• 2.5A全量程，1.8A rms大电流容量(
  ）

• 支持1.8V、3.3V、5.0V逻辑输入

• 低电流睡眠模式(2μA)

• 低电磁干扰的扩频时钟

• 小包装和占地面积

• 保护功能


• 欠压锁定(UVLO)

• 充电泵欠压(CPUV)

• 过电流保护((OCP)

• 无传感器失速检测

• 开式负载检测(OL)

• 热关机(OTSD)

• 故障状态输出(nFAULT)

应用程序

• 打印机和扫描仪

• 自动取款机和取款机

• 纺织机械

• 舞台灯光设备

• 办公和家庭自动化

• 工厂自动化和机器人技术

• 医学应用

• 3 d打印机

简化的示意图
