德州仪器公司DRV8106-Q1汽车半桥智能门驱动器能够驱动高侧和低侧n通道功率mosfet。DRV8106-Q1利用集成的倍频电荷泵的高侧和线性调节器的低侧产生适当的栅极驱动电压。

TI DRV8106-Q1汽车半桥智能门驱动器采用智能门驱动架构，降低系统成本，提高可靠性。栅极驱动器优化死区时间以避免射穿条件，通过可调栅极驱动电流提供控制以减少电磁干扰(EMI)，并通过V(DS)和V(GS)监视器防止漏源和栅极短路条件。

DRV8106-Q1门驱动器提供一系列的保护功能，以确保强大的系统运行。这些功能包括电源和充电泵的欠压和过压监测，V(DS)过流，V(GS)门故障监测外部mosfet，离线开路负载和短路诊断，内部热警告和关机保护。

特性

• AEC-Q100符合汽车应用要求:


• 温度等级1 -40°C ~ +125°C, T(A)

• 半桥智能门司机


• 4.9V至37V (40V abs. max)工作范围

• 倍频充电泵100% PWM

• 引脚到引脚门驱动器变体


• DRV8705-Q1:带低侧放大器的h桥

• DRV8706-Q1:带内联放大器的h桥

• 智能门驱动架构


• 可调转率控制

• 0.5mA至62mA峰值源电流输出

• 0.5mA至62mA的峰值sink电流输出

• 结合空时握手

• 宽共模电流分流放大器


• 支持内联，高侧，或低侧

• 可调增益设置(10、20、40、80V/V)

• 综合反馈电阻

• 可调PWM消隐方案

• 可提供多种界面选项


• SPI:详细的配置和诊断

• H/W:简化控制和更少的MCU引脚

• 用于降低电磁干扰的扩频时钟

• 紧凑的VQFN包与可湿的侧面

• 综合保护功能


• 专用驱动器禁用引脚(DRVOFF)

• 供应和调整电压监视器

• MOSFET V(DS)过流监视器

• MOSFET V(GS)门故障监视器

• 反极性MOSFET电荷泵

• 离线开负载和短路诊断

• 设备热警告和关机

• 故障状态中断引脚(nFAULT)

应用程序

• 汽车刷直流电机

• 螺线管和继电器

• BDC燃油、水、油泵

• 挡风玻璃刮水器

• 无线吸尘器

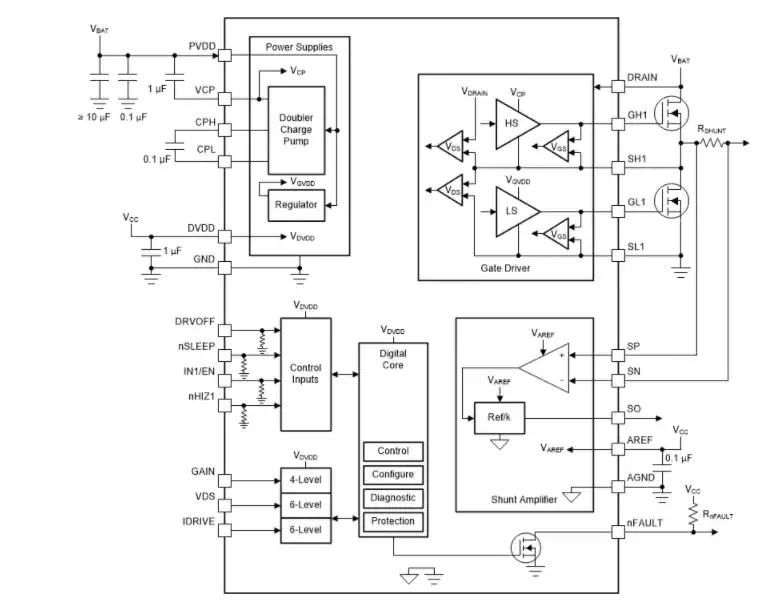

框图

简化的示意图
