Microchip Technology采用XLP技术的PIC18-Q40 8位微处理器的介绍、特性、及应用

来源:HQBUY 发布时间:2022-08-18

摘要: 紧凑的14和20针mcu,最高64KB Flash和最高4KB SRAM,理想的物联网应用。


    Microchip Technology采用XLP技术的PIC18-Q40 8位微控制器是一种紧凑、高性能的微控制器,具有先进的模拟外设,适用于传感器和实时控制应用。这些设备配备了一个带计算功能的12位模数转换器(ADCC)和两个8位模数转换器(dac),以改进数据采集和传感器接口功能。PIC18-Q40 mcu包括一个16位PWM模块,在同一时间基上提供双独立输出。其他功能包括具有固定延迟处理中断的矢量中断控制器,系统总线仲裁器,直接内存访问(DMA)能力,支持异步UART, DMX, DALI和LIN协议,SPI, I(2)C,和可编程的32位循环冗余检查(CRC)与内存扫描。


    PIC18-Q40 mcu包含内存特性,如内存访问分区(MAP),支持用户的数据保护和引导加载应用程序和设备信息区(DIA),存储工厂校准值,以帮助提高温度传感器的准确性。

    Microchip Technology PIC18-Q40 mcu提供小占地面积14脚SOIC和TSSOP封装,以及20脚PDIP、SOlC、SSOP和VQFN封装,以支持客户在各种空间受限和传感器节点应用。

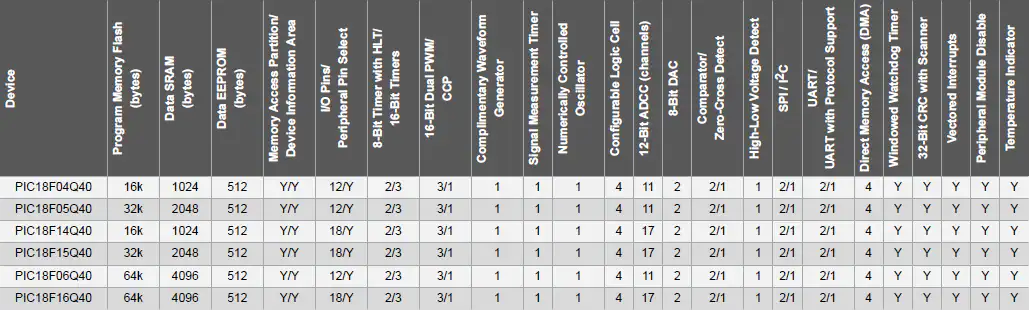

    PIC18-Q40家庭比较



    特性

    • 内存

      • 程序/删除行大小

      • 针数的细节

      • eepm大小

      • 直接、间接和相对寻址模式

      • 温度指示器出厂校准数据

      • 固定电压基准测量数据

      • 微芯片惟一标识符

      • 应用程序块

      • 引导块

      • SAF (Storage Area Flash)块

      • 高达64KB的程序闪存

      • 高达4KB的数据SRAM内存

      • 512 - eepm字节数据

      • 闪存分区选项

      • 可编程代码保护和写保护

      • DIA (Device Information Area)存储区

      • 设备特征信息(DCI)区域存储

      • 四个直接内存访问(DMA)控制器

      • 3个16位双PWM提供6个PWM输出

      • 矢量中断(VI)能力,更快的中断响应时间

      • 低功耗模式特性

        • 睡眠:1μA典型@ 3V

        • Doze: CPU和外设运行在不同的周期率

        • Idle: CPU在外围设备运行时停止

        • 外设模块禁用(PMD)

      • 外设引脚选择(PPS)实现了数字I/O引脚映射

      • 带计算的模数转换器

        • 输入信号的自动数学函数,如平均、滤波器计算、过采样和阈值比较

        • 在睡眠

        • 四个内部模拟通道

      • 硬件电容分压器(CVD)支持

        • 自动触摸采样,减少软件大小和CPU使用

        • 四个外部输入

      • 两个8位数模转换器(DAC)

        • 缓冲输出可在两个I/O引脚

        • 内部连接到ADC和比较器

      • 两个比较器(CMP)

        • 四个外部输入

        • 可配置的输出极性

        • 外部输出通过外设引脚选择

      • 零交叉检测(ZCD)

        • 检测引脚上的交流信号何时过地

      • 参考电压

        • 固定电压参考1.024V, 2.048V,和4.096V输出水平

        • 内部连接ADC,比较器和DAC

      • 一个UART支持LIN/DMX/DALI

        • DMA兼容

        • 异步UART, RS-232, RS-485兼容

        • 可编程1、1.5、2位停止位

      • 两个SPI模块

        • 可配置的长度字节

        • 任意长度数据包

        • 发送不接收和接收不发送选项

        • 传输字节计数器

        • 独立的传输和接收缓冲区与2字节FIFO和DMA能力

      • 一个I(2)C模块,SMBus, PMBus 兼容

        • 7位和10位寻址模式和地址掩蔽模式

        • 专用地址、传输和接收缓冲区和DMA功能

        • I(2)C, SMBus 2.0和SMBus 3.0,以及1.8V输入电平的选择

        • 多主模式,包括自寻址

      • 编程/调试特性

        • 在线串行编程 (ICSP )通过两个引脚

        • 通过两个引脚有三个断点的在线调试(ICD)

        • 调试集成片上

      • 物理特性

        • 14针SOIC和TSSOP

        • 20引脚PDIP、SOlC、SSOP和VQFN

        • 工业:-40°C至+85°C

        • 扩展:-40°C至+125°C

        • 1.8V至5.5V工作温度范围

        • 工作温度范围选择

        • 包选项


      应用程序

      • 物联网(IoT)

      • 消费者和工业传感器节点网络

      • 远程医疗服务

      • 穿戴


      文档

      • PIC18-Q40/1系列概况介绍

      • PIC18-Q40数据表

      • PIC18-Q40编程规范

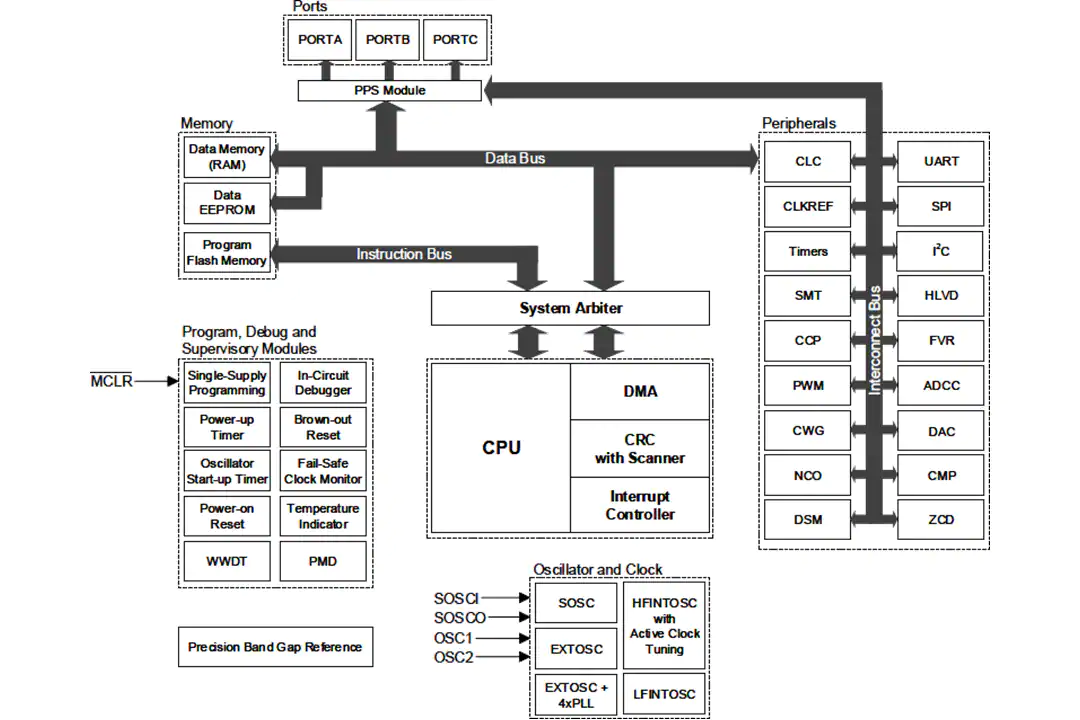

      框图
