Maxim MAX33040E CAN收发器是一个+3.3V的控制区域网络(CAN)收发器，为工业应用提供综合保护。该设备在CANH和CANL上扩展了±40V故障保护，用于需要过电压保护的设备。该设备还集成了高±40kV ESD(静电放电)HBM(人体模型)和CANH和CANL上±25V的输入共模范围(CMR)，超过ISO 1298 -2 CAN标准-2V到+7V。这些特点使MAX33040E CAN收发器非常适合于有中度电噪声，可以影响两个节点或系统之间的地面水平的应用。该装置还包括一关闭引脚和一多功能备用引脚。

MAX33040E工作在高速CAN数据速率，允许在短距离网络上高达5Mbps。大型网络的最大速度可能受到节点数量、使用的电缆类型、存根长度和其他因素的限制。MAX33040E包含一个主导超时，以防止控制器错误或TXD输入故障导致的总线锁定。当TXD保持主导状态(低)的时间超过tDOM时，驱动程序切换到隐性状态，释放总线并允许其他节点通信。该装置具有STBY引脚，可实现三种工作模式;当在接地和STBY引脚之间连接一个外部的39.2k欧姆电阻器时，用于低电流消耗、正常高速模式或慢转速模式的备用模式。

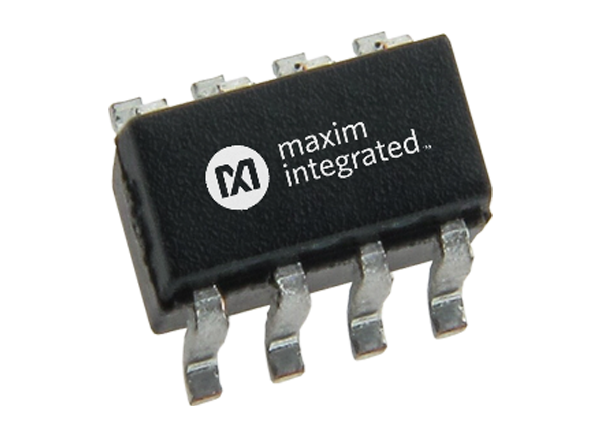

Maxim Integrated MAX33040E CAN收发器可在SOT-23-8封装中使用，工作在-40°C至+125°C的温度范围内。

特性

• 集成保护增强了鲁棒性

• ±40 v容错

• ±40kV ESD HBM保护

• ±25 v扩展CMR

• 短路保护

• 增加了对CANH和CANL的保护

• 发射器主导超时防止锁定

• 热关机

• 灵活的设计选项

• 慢转率以减少电磁干扰

• 电流的待机模式

• 高速运行高达5Mbps

• 工作温度范围-40°C至+125°C

• 紧凑SOT-23-8包

应用程序

• 工业设备

• 仪表

• 电机控制

• 楼宇自动化

• 工业无人机

• 服务和教育机器人

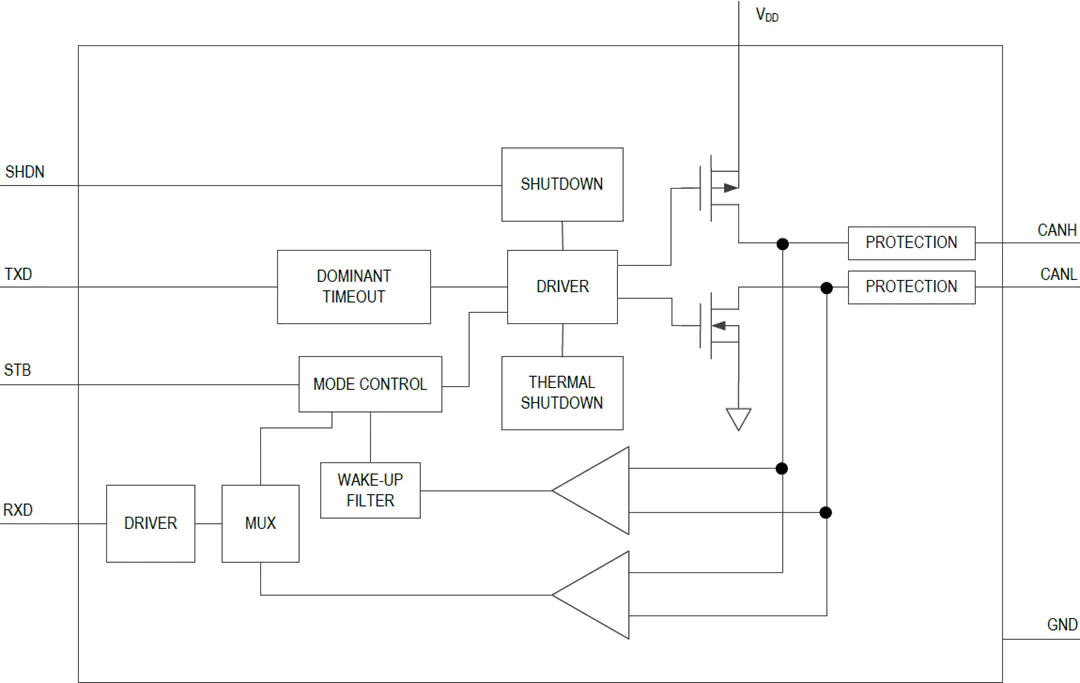

框图

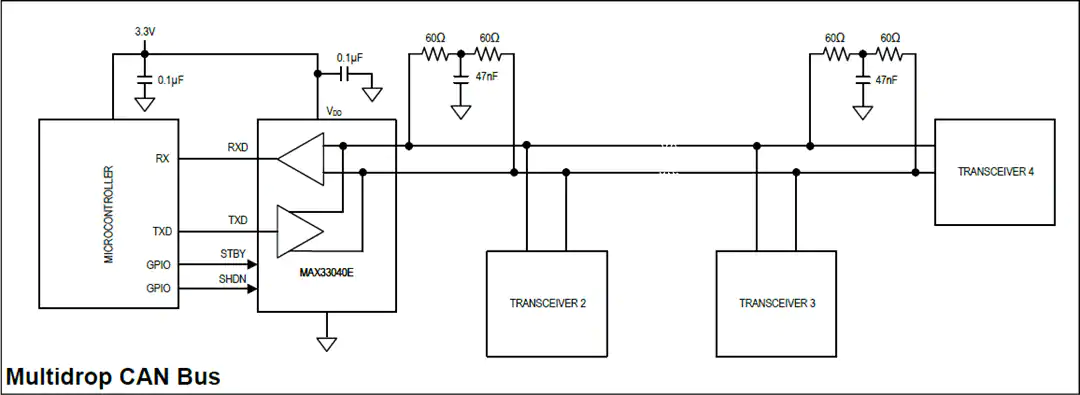

典型应用电路
