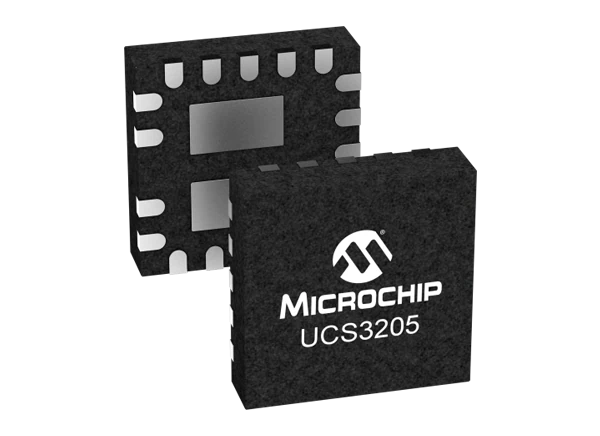

Microchip Technology UCS3205 22V双向负载开关具有快速角色交换(FRS)能力。UCS3205负载开关具有可配置的过流限制，自动恢复或锁存故障响应，过压锁定，反电压保护，转换速率控制，和快速输出放电。这个负载开关是完美的USB电源交付端口管理应用程序，支持高达5A在20V 100W功率交付指定负载。该设备的输入电压范围为2.85V ~ 22V，温度范围为-40℃~ 125℃。UCS3205采用19引线3mm x 3mm x 0.9mm VQFN封装。典型应用包括消费者，工业和汽车电源保护。

特性

• 集成n通道负载开关

• FRS (Fast Role Swap)功能，满足USB电源交付规范要求

• 可配置的电流限制阈值与外部电阻

• 刻度模拟电压输出的电流流过开关进行外部测量

• 自动恢复故障处理或锁存模式

• 可配置的过电压停摆

• 逆电压保护

• 输出电压转换速率控制

• 可配置快速输出放电

• 超温保护(热停机)

• 包:

• 19引线3mm x 3mm x 0.9mm VQFN

规范

• 2.85V ~ 22V输入电压范围(供电电压可选V(IN)或V(OUT))

• 5连续流

• 30米欧姆典型的导通电阻

• -40°C至125°C的工作温度范围

• -55°C ~ 150°C的存储温度范围

应用程序

• USB功率输出

• 消费者、工业和汽车电源保护

框图

应用电路
