Microchip Technology WFI32E01 Wi-Fi MCU模块是独立的，完全认证的设备，支持2.4GHz 802.11 b/g/n无线模式。WFI32E01模块是专为工业物联网应用而设计的，基于PIC32MZW1 Wi-Fi SoC (System-on-Chip)，这是一个200MHz的高性能MCU，集成了Wi-Fi连接和丰富的外设选项。这不仅提供了强大的Wi-Fi连接，而且还为整个物联网系统提供了强大的MCU核心。WFI32E01也可与Trust&Go硬件安全元素一起使用，这是预先准备的云平台，如谷歌云，亚马逊网络服务(AWS)和微软Azure。

WFI32E01 WLAN模块提供一流的WLAN功能，包括最新的Wi-Fi安全标准，Wi-Fi Protected Access 3 (WPA3)，以及AP、STA、SoftAP、TLS、WPA/WAP2等所有通用Wi-Fi功能。WFI32E01模块的软件开发支持Microchip MPLAB和Microchip Harmony v3。

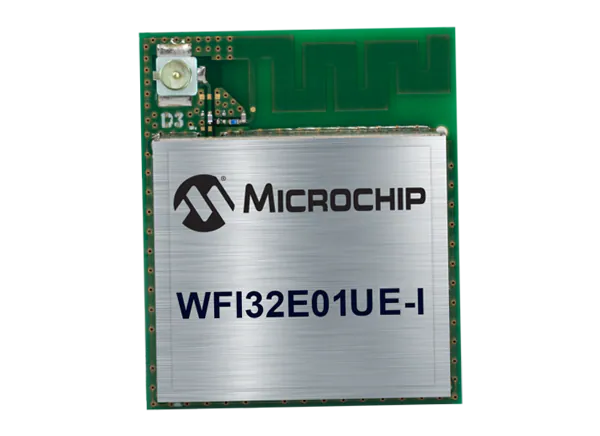

Microchip Technology WFI32E01 Wi-Fi模块提供了一个紧凑的54针SMD封装，包括板载PCB天线或外部的u.FL天线连接器。

特性

• PIC32MZW1单片机

• 200MHz, MIPS32 m级微处理器核心

• 1MB嵌入式Flash, 256KB SRAM(程序和数据)，64KB数据缓冲区

• 高性能外设，包括全速USB, CAN, CAN- fd, 10/100 MAC，高精度12位双adc。

• CVD触摸输入

• 1x I(2)C, 2x SPI, 3x UART

• 单波段2.4 ghz b / g / n

• 20.5dBm (802.11b 61Mbps)输出功率

• 支持的Wi-Fi安全协议有:WPA/WPA2/WPA3 Personal、TLS、SSL

• 支持AP、STA、softtap

• 可选的全功能硬件加密加速器

• 天线类型

• PCB天线(WFI32E01PE, WFI32E01PC)

• u.FL连接器(WFI32E01UC, WFI32E01UE)

• Trust&GO硬件安全组件(WFI32E01UC, WFI32E01PC)

• 认证:FCC、CE、IC、WFA(拟)

• 54引脚SMD封装(24.5mm x 20.5mm x 2.5mm)

• 3.0V至3.6V工作电压范围

• -40°C ~ +85°C工作温度范围

应用程序

• 物联网应用

• 工业自动化

• 线替换

• 汽车诊断端口

• 安全系统,中央电视台

• 协议网关/桥接

• 工业无线传输器

• 家庭自动化

文档

• 数据表

• 简报

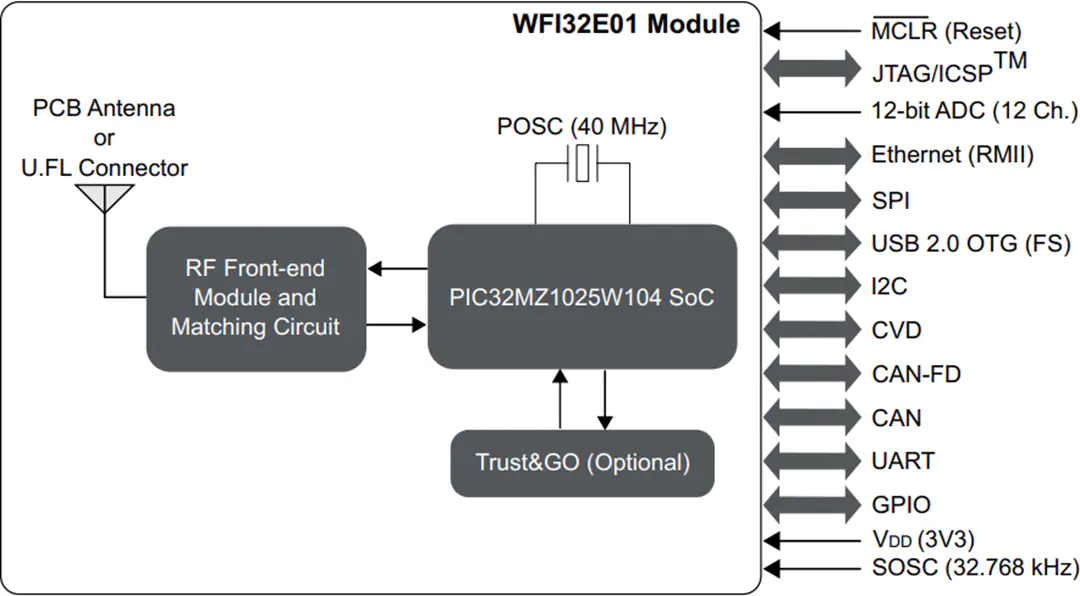

框图
