摘要: 使用简单易用的开发工具演示WFI32E01 Wi-Fi MCU模块的性能。

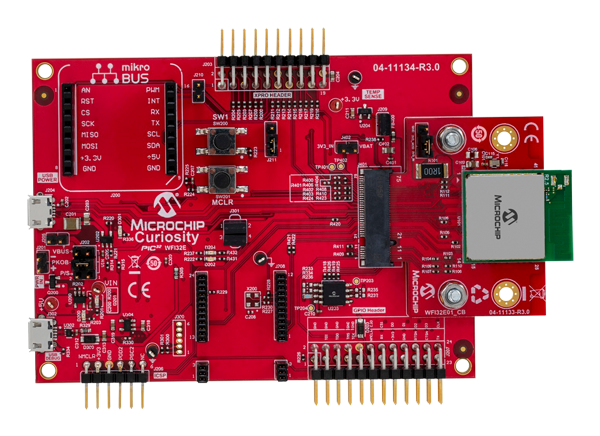

Microchip Technology PIC32 WFI32E Curiosity Board (EV12F11A)是一个易于使用的开发工具,用于评估WFI32E01 Wi-Fi MCU模块的性能。WFI32E01基于PIC32MZW1 SoC (system -on- chip),这是一个高度集成的物联网系统核心,支持智能Wi-Fi功能和一个高级MCU。该板是一个功能齐全的开发平台,支持系统级原型设计和物联网云连接与语音控制。
PIC32 WFI32E Curiosity Board包括Microchip Technology WFI32E01PC Wi-Fi模块和集成的PCB天线。模块预安装在插接的Carrier Board上。WFI32E01PC模块具有Trust&Go硬件安全元素,这是预先准备的云平台,如谷歌云,亚马逊网络服务(AWS)和微软Azure。
认证WFI32E01模块
安装在WFI32E01载体板上
PCB天线
启用了信任Go硬件安全

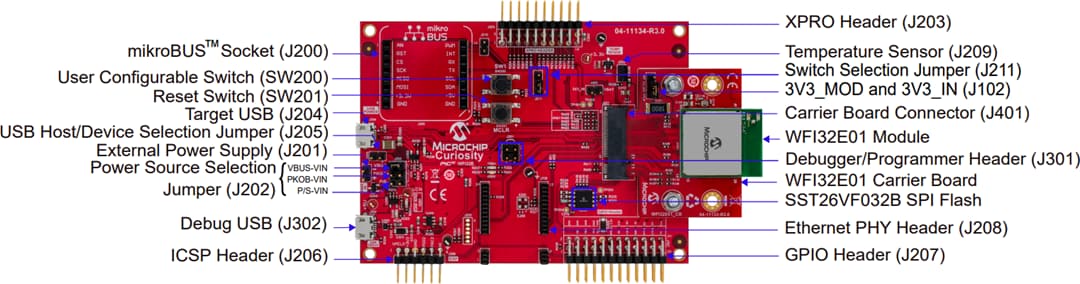

MikroBUS 插座使用MikroElectronika Click 适配板扩展功能
PICkit 通用串行总线(USB)微型b插座编程/调试使用
incircuit Serial Programming (ICSP)头用于外部调试器,如MPLAB ICD 4, MPLAB PICkit
4或MPLAB Snap
以太网PHY头
2 x用户发光二极管
1 x用户可配置的开关
1 x复位开关
温度传感器
24针GPIO扩展头
20-pin XPRO头
32Mb外部SPI Flash存储器
用户指南
软件用户指南
好奇心板原理图和BOM
载波板原理图和BOM
