ROHM Semiconductor BM6337x/BM6357x IGBT智能功率模块(IPMs)由栅极驱动器、自举二极管、IGBT和飞轮二极管组成。这些600V的IPMs具有10A到30A的集电极电流。该设备是理想的AC100至240Vrms(直流电压:小于400V)级电机控制应用，和其他应用，如空调，洗衣机，或冰箱的压缩机电机控制。

特性

• 3相DC / AC逆变器

• 600 v / 30 a

• 低侧IGBT开放发射极

• 内置的自举二极管

• 高侧IGBT栅极驱动器(HVIC): SOI(绝缘子上硅)工艺，驱动电路，高压电平漂移，自举二极管限流，控制电源欠压锁定(UVLO)

• 低侧IGBT门驱动(LVIC):驱动电路，短路电流保护(SCP)，控制电源在电压锁定(UVLO)，热关闭(TSD)，模拟信号温度输出(VOT)

• 故障信号(LVIC)，对应于SCP(低侧IGBT)、TSD、UVLO故障

• 输入接口3.3V, 5V线路

• UL识别:UL1557文件E468261

应用程序

• AC100 ~ 240Vrms(直流电压:小于400V)级电机控制

• 空调，洗衣机，冰箱压缩机电机控制

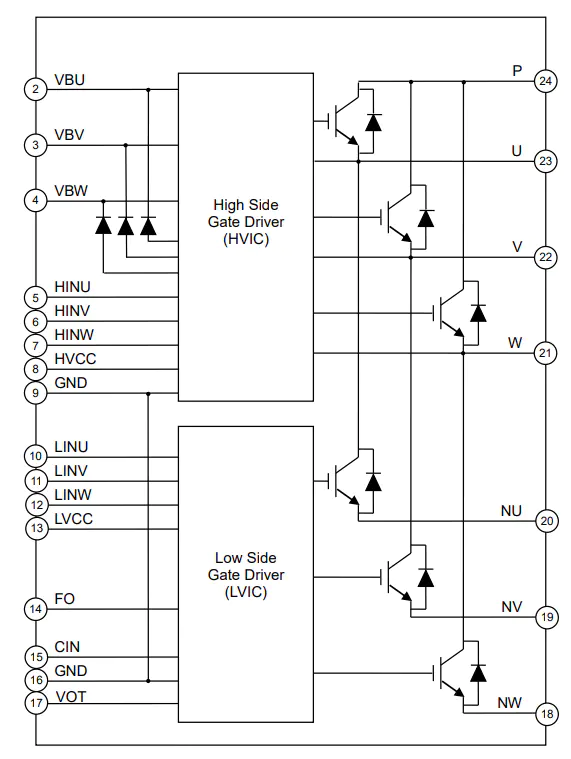

框图
