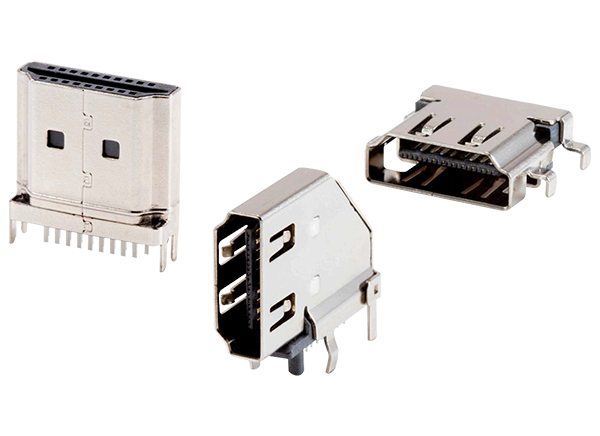

CUI Devices HDMI 2.1连接器提供A型和迷你插座版本，符合HDMI 2.1标准。可在表面安装，中安装SMT，或通孔安装风格水平，垂直，或垂直/直角方向，这些HDMI插座具有19个触点，40V(DC)电压等级，0.5A电流等级。HDMI连接器型号也具有4.5mm的厚度，匹配周期额定值为10,000次，工作温度范围-40℃至+85℃。

特性

• 19个位置连接器

• HDMI 2.1

• 手焊，波浪焊或回流焊取决于组件

• UL 94V-0可燃性等级

• 通过无铅认证

• 选项

• 在线免费挂

• Mid-mounted

• 通孔

• 垂直安装，直角

规范

• 40 v (AC)额定电压

• 额定电流0.5

• 最大限度的接触电阻

• 30毫欧接点，20mV/10mA干电路

• 50毫欧外壳，5V/100mA开路

• 最低绝缘电阻

• 100毫欧未配对，相邻端子间500V(DC)

• 10毫欧配对，相邻端子之间150V(DC)

• 最低承受电压

• 500V(AC)相邻端子间间隔1分钟未配对

• 300V(AC)在相邻端子之间配对1分钟

• 最大插入力44.1N

• 9.8 - 39.2N的撤退力范围

• 10000年循环寿命

• -20°C至+85°C的工作温度范围

• 95%工作湿度，无冷凝

• 材料

• 接触区含0.025 μ m金

• 锡在焊料区

• 镀镍黄铜或铜合金外壳

• UL 94V-0黑色LCP绝缘子

• 磷青铜或铜合金触点

• 电镀
