Maxim集成MAX20474同步升压变换器是一种高效率的DC-DC变换器，在1A负载下将3.0V的输入电源从6V提升到5.5V。升压变换器在负载、线路和温度范围内均达到±1.5%的输出误差。

Maxim集成MAX20474具有2.2MHz固定频率PWM模式，以获得更好的噪声抗扰性和负载瞬态响应，以及脉冲频率调制模式(跳过)，以提高轻载运行时的效率。2.2MHz的频率操作允许使用全陶瓷电容器，并将外部组件最小化。可编程扩频调频使辐射电磁辐射最小化。集成的低R(DSON)开关提高了高负荷下的效率，使离散解决方案的布局规划变得更加简单。

其他功能包括真正的关机，软启动，过流和过温保护。

特性

• 同步升压变换器用于小尺寸解决方案

• 4.0A峰值输入电流

• 电阻可调输出电压从6V到18V

• 在0.25V的步骤中选择6V到18V的固定输出

• 3.0V至5.5V工作电源电压

• 2.2 mhz操作

• 复位输出

• 扩频

• 高精度

• ±1.5%输出电压精度，固定

• ±2.2%输出电压精度，可调

• 紫外线监测81±3%

• 121±3% OV监测

• 良好的负载瞬态性能

• 适用于汽车环境

• 电流模式，强制PWM和SKIP操作

• 超温、短路保护

• 3mm x 3.5mm 14针TDFN

• 汽车温度范围-40°C至+125°C

应用程序

• 汽车负载点(POL)

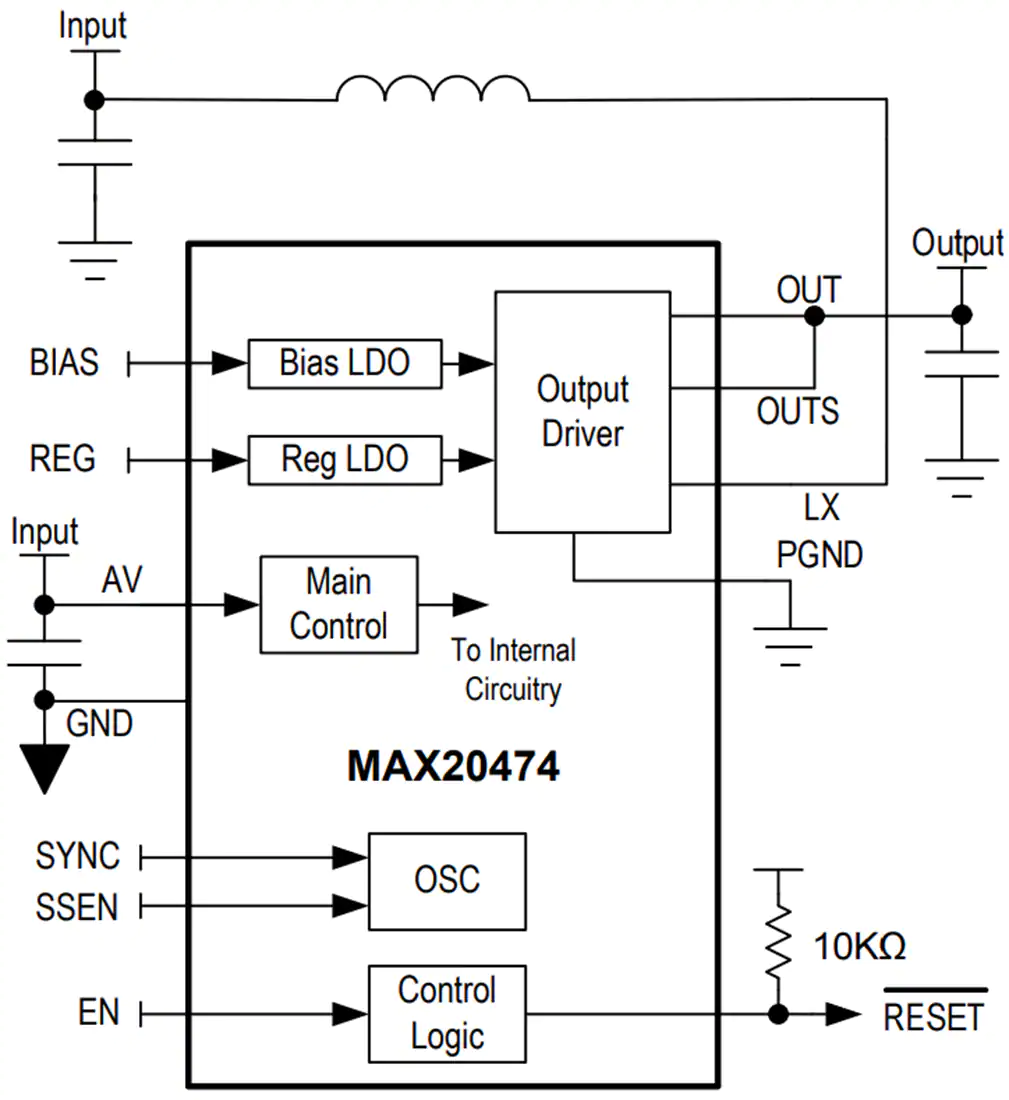

简化框图
