onsemi NCID9210双向陶瓷数字隔离器是电隔离全双工，双向，高速双通道数字隔离器提供在一个16针宽体小外形包。NCID9210支持隔离通信，允许系统之间的数字信号通信，而不需要接地回路或危险电压。

onsemi NCID9210双向陶瓷数字隔离器采用专利的离片电容隔离技术和优化的集成电路设计，实现高绝缘和高抗噪声。这些特性的特点是高共模抑制和电源抑制规范。

厚陶瓷衬底生产的电容器的厚度约为薄膜片上电容器和无芯变压器的25倍。该结果结合了数字隔离器提供的电气性能优势，以及类似于光耦合器历史上提供的0.5mm绝缘子屏障的安全可靠性。

特性

• 片外电容隔离，实现可靠的高压绝缘


• ≥0.5mm DTI(绝缘隔距)

• 2000V(峰值)最大工作绝缘电压

• 规格保证超过2.5V至5.5V供电电压和-40°C至125°C扩展温度范围

• 高速度:


• 50Mbit/s数据速率(NRZ)

• 25ns最大传播延迟

• 最大脉宽失真

• 在1500V电压下，绝缘材料不会随着时间的推移而磨损，LED不会退化，从设备到设备的性能一致

• 最小共模抑制

• 全双工，双向通信

• 8毫米漏电和间隙距离，实现可靠的高压绝缘

• 因检测

• NCIV前缀用于汽车和其他需要独特场地和控制变更要求的应用;AEC-Q100合格并支持PPAP(待定)

• 安全和监管审批


• UL1577, 5000V(RMS) 1分钟

• DIN VDE V 0884-11 (pending)

应用程序

• 孤立的脉宽调制控制

• 工业现场总线通信

• 微处理器系统接口(SPI、I(2)C等)

• 可编程逻辑控制

• 独立数据采集系统

• 电压电平转换器

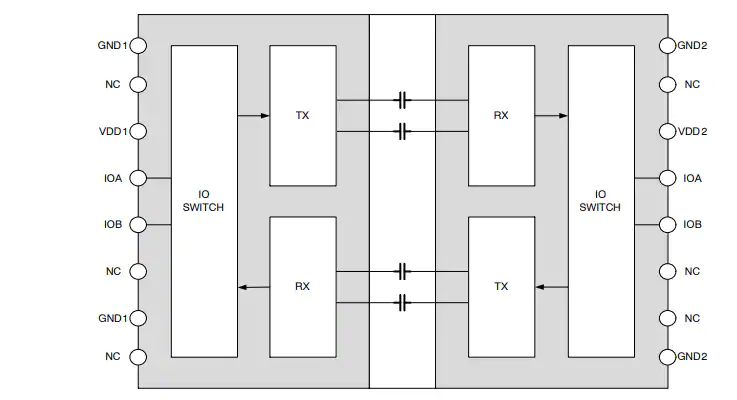

框图
