亚德诺半导体LTM4705 DC-DC μModule 稳压器是一个完整的双5A降压开关模式稳压器在一个微小的6.25mm x 7.5mm的封装。LTM4705 μ模块集成了开关控制器、功率mosfet、电感和支持器件。LTM4705支持输入电压范围为3.1V至20.0V，输出电压范围为0.6V至5.5V，由单个外部电阻设置。该设备的高效率设计提供了双5.0A连续输出电流。两个通道共享相同的时钟和运行180°的相位。只需要少量的陶瓷输入和输出电容器。

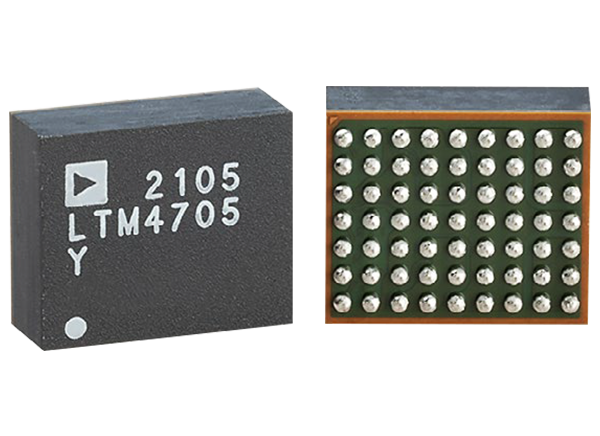

模拟设备公司LTM4705 DC-DC μModule 稳压器提供了一个紧凑的6.25mm x 7.5mm球栅阵列(BGA)封装，适用于空间受限的应用。

特性

• 完整溶液1cm(2)(单面PCB)或0.5cm(2)(双面PCB)

• 1V ~ 20V输入电压范围宽

• 输出电压为6V ~ 5.5V

• 双5A或单10A输出电流

• ±1.5%最大输出总电压调节误差:过载、线路、温度

• 电流模式控制，快速瞬态响应

• 外部频率同步

• 可共用电流的多相并联

• 输出电压跟踪和软启动能力

• 可选择的突发模式 操作

• 过压输入、过温保护

• 能力好的指标

• -40°C至+125°C工作结温度范围

• 6.25mm x 7.5mm x 3.22mm BGA-63包装

应用程序

• 电信、网络和工业设备

• 医疗诊断设备

• 通用荷载点转换

• 测试和调试系统

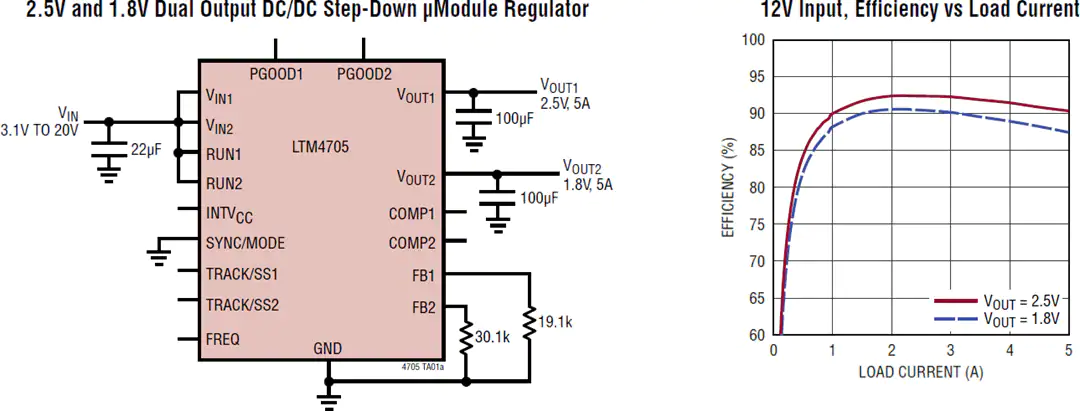

典型应用电路

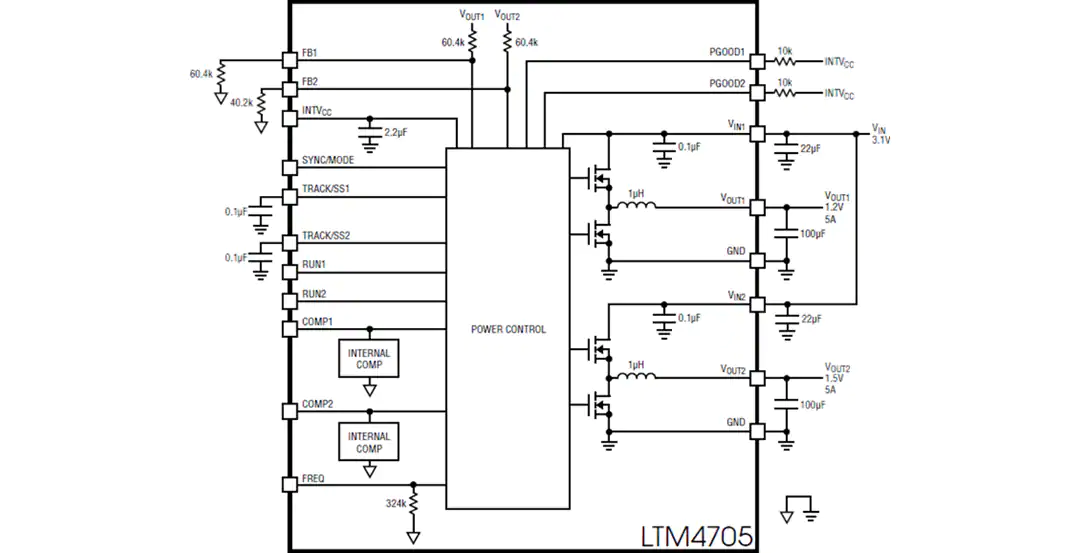

框图

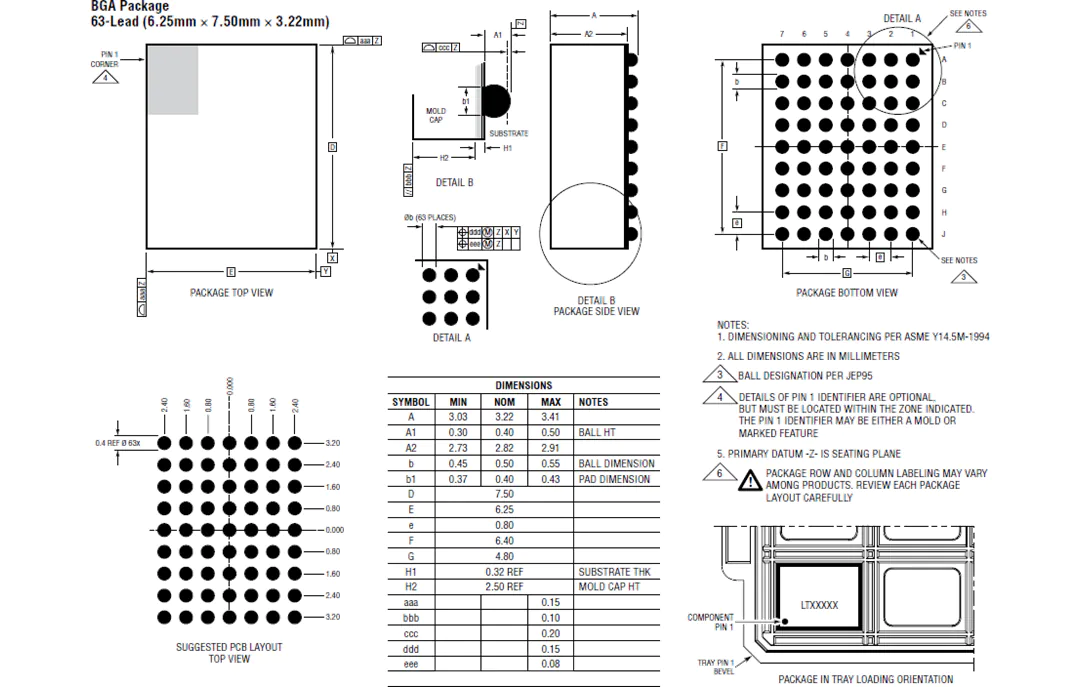

计划大纲
