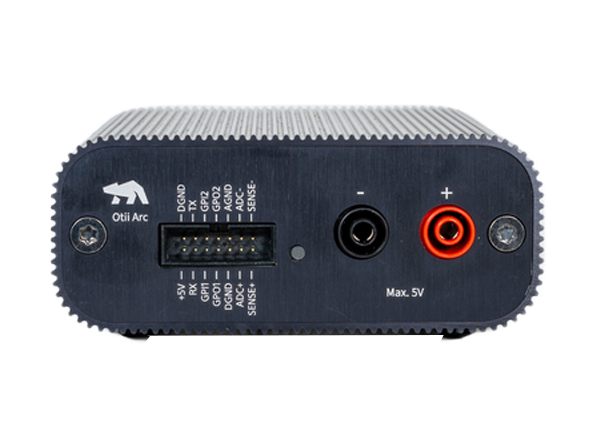

Qoitech Otii Arc可以用来找出在整个产品开发周期中是什么耗尽了电池。电弧可以用来预见陷阱和避免消防。功率分析仪和电源配备了功能包免费标准Otii软件。该设备是为硬件、固件和软件开发人员制造的。Otii Arc是一种2象限源测量单元(SMU)，具有恒压或恒流源和汇以及高精度多通道万用表。

特性

• 2象限源测量单元(SMU)具有恒压或恒流源和sink以及高精度多通道万用表

• 把它设置成一个恒定的线性电源

• 使用它作为功率分析仪或分析器记录和显示实时电流，电压和/或UART日志

• 提供nA分辨率电流测量，采样率高达4 ksps

• 强大和易于使用的桌面应用程序的Ubuntu, Windows &macOS

• 收集和分析Otii Arc的数据，并将数据导出为流行格式

• 在1分钟内打开Otii Arc进行测量

• 通过USB供电，方便携带，或者使用外部dc适配器

• Otii Arc尺寸10.9cm x 14,4cm x 4,4cm (WxLxH)，重450克

• 测量精度超过8个数量级，从5安培到几十纳安培，Otii弧的宽动态范围

• 在同一个屏幕和项目中显示和工作的活动和睡眠模式的精确可视化

• 在记录的同时，不断检查累计能耗的统计

• 考虑到设备的活动和空闲消耗，执行快速电池寿命估计

• 消费既可以直接输入，也可以从Otii Arc执行的测量导入

• 连接您的设备UART到Otii Arc的扩展端口RX/TX (TX从您的设备到RX在Otii Arc，反之亦然)

规范

• 操作环境

• 15°C / 60°F

• 25°C / 77°F

• USB电源


• 输出电压(自动量程)0.5V, 3.75V

• 输出电压(锁定到高电流范围)0.5V, 4.2V

• 输出电压设置分辨率1mV

• 输出电流250mA或以上，根据USB接口而定

• 外部7.5 - 9v电源


• 输出电压(自动量程)0.5V, 4.55V

• 输出电压(锁定到高电流范围)0.5V, 5.0V

• 输出电压设置分辨率1mV

• 输出电流，最大连续2.5A

• 输出电流，最大峰值5A

• 可编程电流接收器(需要Otii工具箱许可)


• 下沉电流0A, 2.5A

• 沉降电流，分辨率39µA

• 接收器电压，USB电源0.85V, 4.2V

• 下沉电压，外部电源0.85V, 5.0V

• 电流测量


• 准确度±(0.1% + 50 nA)

• 采样率±19mA范围4ksps

• 采样率在±2.7A范围1ksps

• 采样率在±5.0A范围1ksps

• 模拟带宽(3dB) 400Hz

• 电压测量


• 总精度±(0.1% + 1.5mV)

• 采样率1过度增殖

• UART


• 比特率110个基点,5.25 mbps

• 数字I / O;GPO1 GPO2, TX


• V(IO)级联端口工作电压1.2V、VIO、5V

• V(IL)低电平输入电压，VIO x 0.2V

• V(IH)高输入电压，VIO x 0.8V

• I(max)最大汇聚/源电流10mA

• 微分模拟/数字转换引脚ADC-， ADC+


• 电压输入0V, 5V

• 分流电压范围-81.9175mV, 81.2mV

• 分辨率2.5µV

• 准确度±(0.1% + 10µV)

• 输入阻抗220 k欧姆

• 单端模拟/数字转换引脚ADC+


• 电压输入0V, 5V

• 分辨率1.25 mv

• 精度±(0.1% + 7.5mV)

• 输入阻抗830 k欧姆

• 引脚，引脚-和+


• 电压输入0V, 5V

• 分辨率1.5 mv

• 准确率1%

• 输入阻抗1 毫欧
