Maxim Integrated MAX20754EVKIT6评估工具包被配置来评估MAX20754 PMBus 兼容，双输出，多相电源控制器的运行。MAX20754可配置多相电源控制器优化使用Maxim的双动力系统 集成电源级，设计用于通信和网络应用。MAX20754产生六个脉冲宽度调制输出或“相位”，每个输出通道具有可配置的数字。这种配置支持高电流要求和一个或两个输出电压。

Maxim MAX20754EVKIT6评估套件是一个双输出设计，四个相位分配到输出1，其余两个相位分配到输出2，两个输出实现耦合电感拓扑。耦合电感在不增加纹波电流的情况下降低了有效电感值和尺寸。因此，耦合电感降低了所需的输出电容，并改善了瞬态响应。评估套件还演示了MAX20766功率级设备。有6个MAX20766设备，每相一台。

特性

• 优化的单+10V到+16V电源


• 板载+3.3V稳压器(MAX17501)

• 生成两个独立的输出


• 输出1:4相，1V, 100A

• 输出2:2相，1V, 50A

• 500千赫频率切换

• 独立使开关

• 针对高带宽优化的补偿方案

• PMBus配置和控制


• 与Maxim的PowerTool GUI兼容

• 使用MAXPOWERTOOL002#与PC轻松连接(单独订购)

• 状态发光二极管


• Power-Good

• 功率级故障

• SMBus警报

• 证明PCB布局

• 完全测试和组装

必需的设备

• 12V直流电源，输入电压250W

• Windows PC，带备用USB接口

• MAXPOWERTOOL002# USB到SMBus接口(单独订购)

• Maxim Digital PowerTool GUI软件

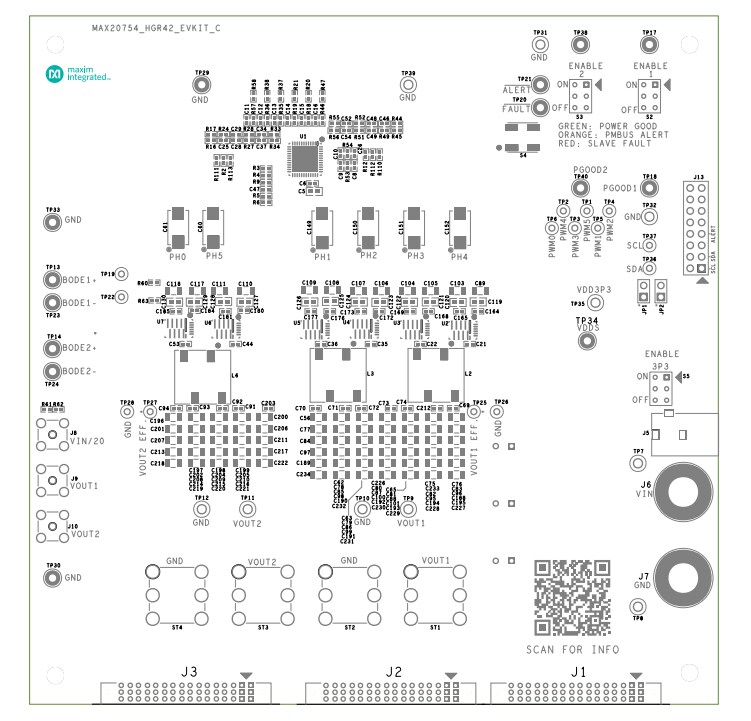

PCB布局
