Maxim Integrated MAX25608 12开关高亮度LED矩阵管理器是专为汽车照明设计的12开关阵列，可在单串或双串应用中绕过单个LED。12个独立控制的n通道MOSFET开关额定电压为14V，导通电阻0.06欧姆也在MAX25608上。一个单一的电流源为串联的所有led供电。此外，LED矩阵管理器还可以配置在两个串应用程序中，每个串有六个开关串联。每个开关可以串联在一个、两个或三个led上。MAX25608允许两个开关并联连接，以绕过大电流led灯。该IC包括一个内部电荷泵，为LED旁路开关的栅驱动提供电源。

Maxim MAX25608 LED矩阵管理器为串行通信提供了串行外设接口(UART)。每个开关可以完全打开，完全关闭，或调暗与或不淡入过渡通过串行接口。该IC具有LED开路保护功能，以及通过串行接口报告LED开路和短路故障。

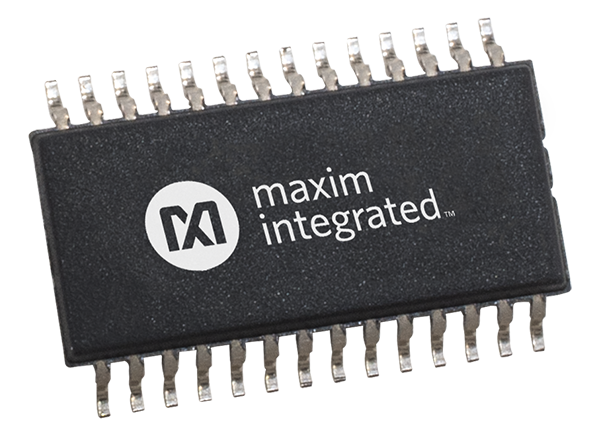

MAX25608采用28针TSSOP封装，外露焊盘。

特性

• 汽车准备:AEC-Q100合格

• 灵活的配置

• 一串开关可达12个

• 每个字符串包含六个系列开关的两个子字符串

• 最优的PWM调光安排提供了优异的调光性能

• 可编程12位PWM调光

• PWM调光状态之间的渐变

• 内部或外部时钟PWM调光

• 可编程转换速率的电磁干扰控制

• 健壮的串行接口

• 多滴UART通信接口

• 多达16个可寻址设备

• 兼容CAN物理层

• 保护特性和封装提高了可靠性

• 公开保护

• NTC温度监控

• 可编程的开放和短led门限

• led开、短故障报告

• 热增强28-Pin TSSOP-EP

应用程序

• 汽车矩阵LED系统

• 自适应驱动光束灯

简化框图
