Maxim Integrated MAX25608EVSYS综合评估系统是MAX25608 12-开关LED矩阵管理器的演示和开发平台。MAX25608 12开关高亮度LED矩阵管理器是专为汽车照明设计的12开关阵列，可在单串或双串应用中绕过单个LED。12个独立控制的n通道MOSFET开关额定电压为14V，导通电阻0.06欧姆也在MAX25608上。一个单一的电流源为串联的所有led供电。

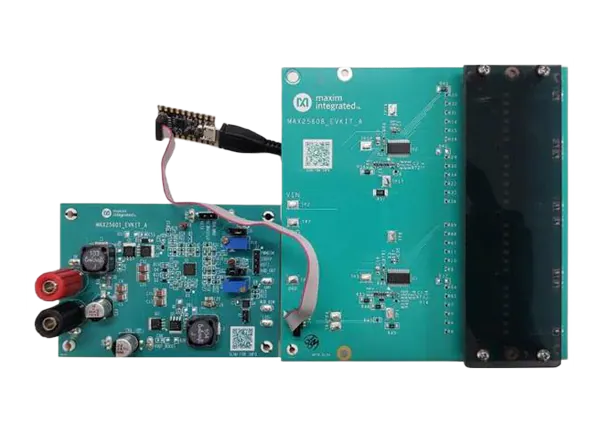

MAX25608EVSYS评估系统提供2个MAX25608，每个MAX25608控制12个板载led串联配置。评估系统包括MAX25601升压LED驱动器来驱动LED。MAX25608芯片通过UART接口与MAX3265PICO板和软件GUI进行通信。

特性

• 二、12渠道矩阵管理器

• 24个车载白色led灯

• MAX25601升压LED驱动器

• MAX32625PICO#提供UART通信来控制矩阵管理器

• 便于评估的GUI

必需的设备

• MAX25608电动汽车系统

• MAX32625PICO #(包括)

• Windows 10计算机与GUI安装

• 12V, 5A电源

PCB布局
