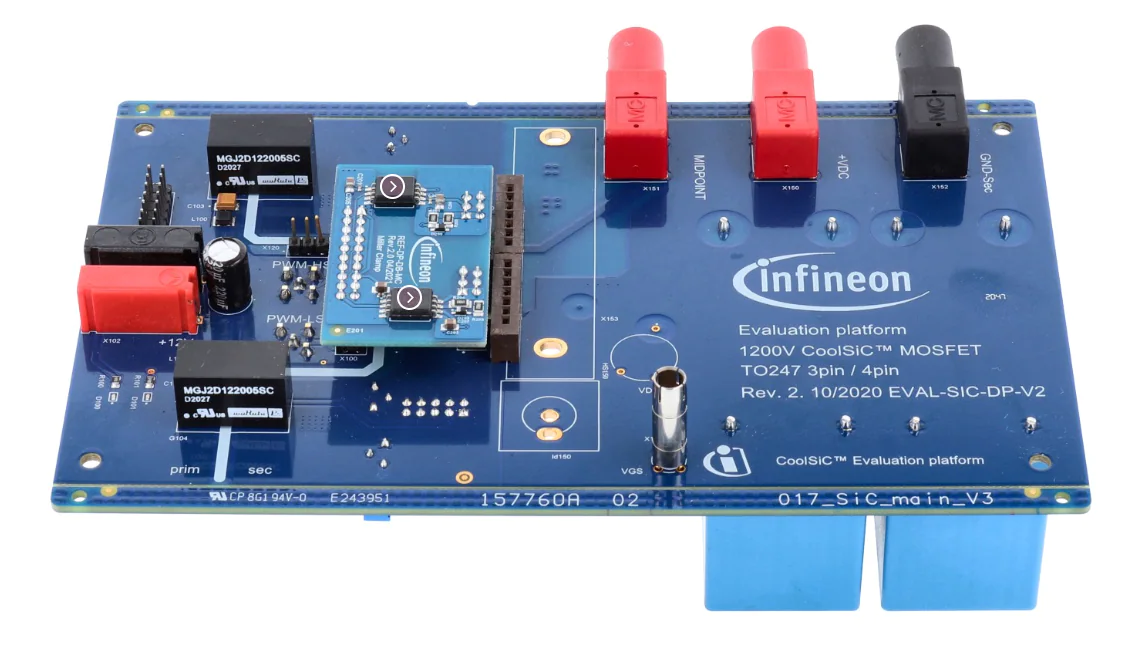

英飞凌 Infineon Technologies EVAL_PS_DP_MAIN通用评估平台旨在演示在TO247 3-pin和4-pin封装中的EiceDRIVER 门驱动芯片。EVAL_PS_DP_MAIN板设计被拆分为这个主板和目前的两个驱动卡，允许在未来扩展。

第一个驱动卡(REF_PS_SIC_DP1)包含EiceDRIVER 1EDC Compact 1EDC20I12MH，集成有源米勒钳，防止寄生开启。第二个驱动卡(REF_PS_SIC_DP2)包括EiceDRIVER 1EDC Compact 1EDC60H12AH，允许双极供电，其中VCC2为+15V, GND2为负。EVAL_PS_DP_MAIN主板的最大电压为800V，最大脉冲电流为130A。

特性

• VCC2栅极驱动电压电源从-5V到+20V

• VCC1电源固定在+5V

• 门连接通过SMA-BNC连接器

• 电流测量通过可选同轴分流

• 优化的换向回路

• 外部负载感应器连接

• 散热片设计允许在不同温度下进行测试

框图

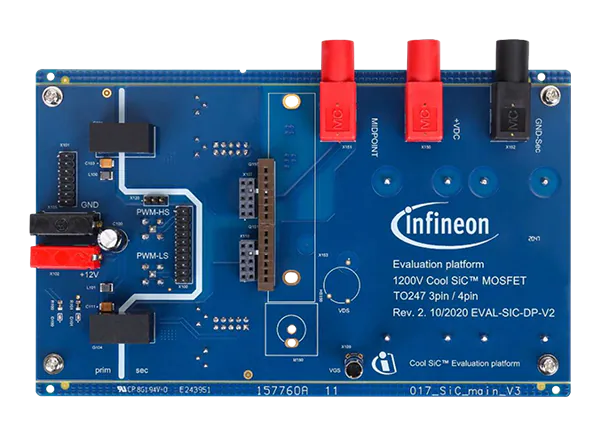

概述
