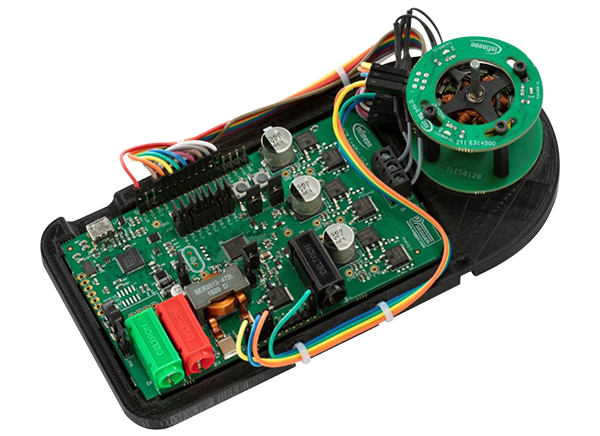

英飞凌 Infineon Technologies MOTORCONTROLKIT_12V电机控制套件是一个带有MOTIX 嵌入式电源和XENISV 传感器的即用套件。MOTORCONTROLKIT_12V旨在实现低压电机控制应用的快速成型和评估，如辅助泵和风扇或任何其他三相低压无刷直流电机。

Infineon MOTORCONTROLKIT_12V电机控制套件的特点是T LE9879QXA40, TLE5012B-E1000，和TLE4968-1L。

TLE9879QXA40器件是MOTIX 嵌入式电源IC和单芯片三相电机驱动器，片上系统(SoC)解决方案的一部分。它集成了行业标准的Arm Cortex -M3核心和LIN收发器、桥接驱动器和电源，实现了先进的运动控制算法，如无传感器磁场定向控制(FOC)。

TLE5012B-E1000是一个360°角度传感器，可以检测磁场的方向。这是通过测量正弦和余弦角组件与单片集成巨磁电阻(iGMR)元件实现的。这些原始信号(正弦和余弦)在内部进行数字处理，以计算磁场(磁铁)的角度方向。

TLE4968-1L是一款集成霍尔效应开关，专用于高精度应用。该传感器提供卓越的供电电压能力，工作温度范围和磁阈值的温度稳定性。

特性

• TLE9879 EVALKIT


• 三相N-MOS桥

• GND路单分流

• 集成LIN(内部装置)

• 通过J-Link的虚拟Com端口

• 调试发光二极管和

• 板上Segger J-Link调试器

• TLE5012B


• 360°角度测量，旋转计数器和角速度测量

• 15位绝对角度值(分辨率0.01°)

• 寿命和温度范围内最大1.0°角度误差

• 双向SSC接口可达8mbit /s

• 可编程接口IIF, PWM，霍尔开关模式，SPC

• 支持安全完整性级别(SIL)

• TLE4968-1L


• 3.0V至32V工作电源电压

• 不稳定电源的操作

• 不需要外接电阻，可承受高达42V的过电压

• 活跃的误差补偿

• 低抖动(typ。0.35μs)

• 磁阈值稳定性高

• led安装在PCB上，以便更好地了解开关事件

应用程序

• 泵

• 球迷

• 三相无刷直流电机的应用
