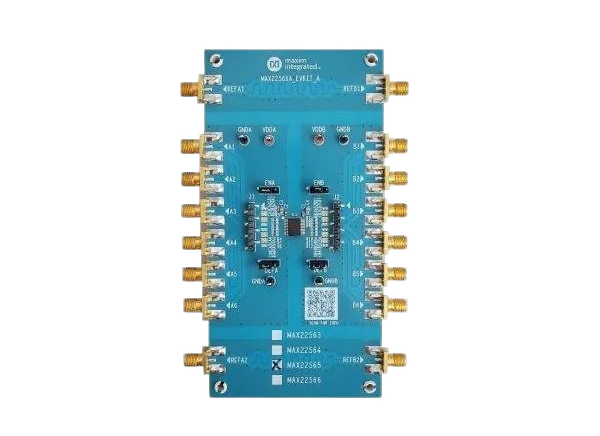

Maxim Integrated MAX22565CAEVKIT隔离器评估套件提供了经过验证的设计，以评估MAX22565，一个增强的，6通道，电偶数字隔离器在一个20针的SSOP封装。MAX22565CAEVKIT是完全组装和测试，并与MAX22565CAAP+填充。MAX22163-MAX22166和MAX22663-MAX22666在功能上与MAX22563-MAX22566等价，但封装类型不同。MAX22163-MAX22166采用16引脚QSOP, MAX22663-MAX22666采用16引脚宽SOIC封装。MAX22565EVKIT试剂盒可以评估整个系列设备的功能和电气性能。

Maxim集成MAX22565CAEVKIT应该由两个独立的隔离电源供电，标称输出电压范围为1.71V至5.5V。一个单一的电源也可以用来评估设备的电气参数，没有任何隔离之间的双方。

特性

• 从DC到200Mbps的广泛数据传输速率范围

• MAX22565与5:1通道配置

• SMA连接器，方便与外部设备连接

• 供电电压范围宽，从1.71V到5.5V

• 保证高达3.75kVRMS隔离60秒

• -40°C至+125°C的温度范围

• 证明PCB布局

必需的设备

• MAX22565CAEVKIT评估工具

• 2路直流电源，输出范围为1.71V ~ 5.5V

• 信号/函数发生器

• 示波器

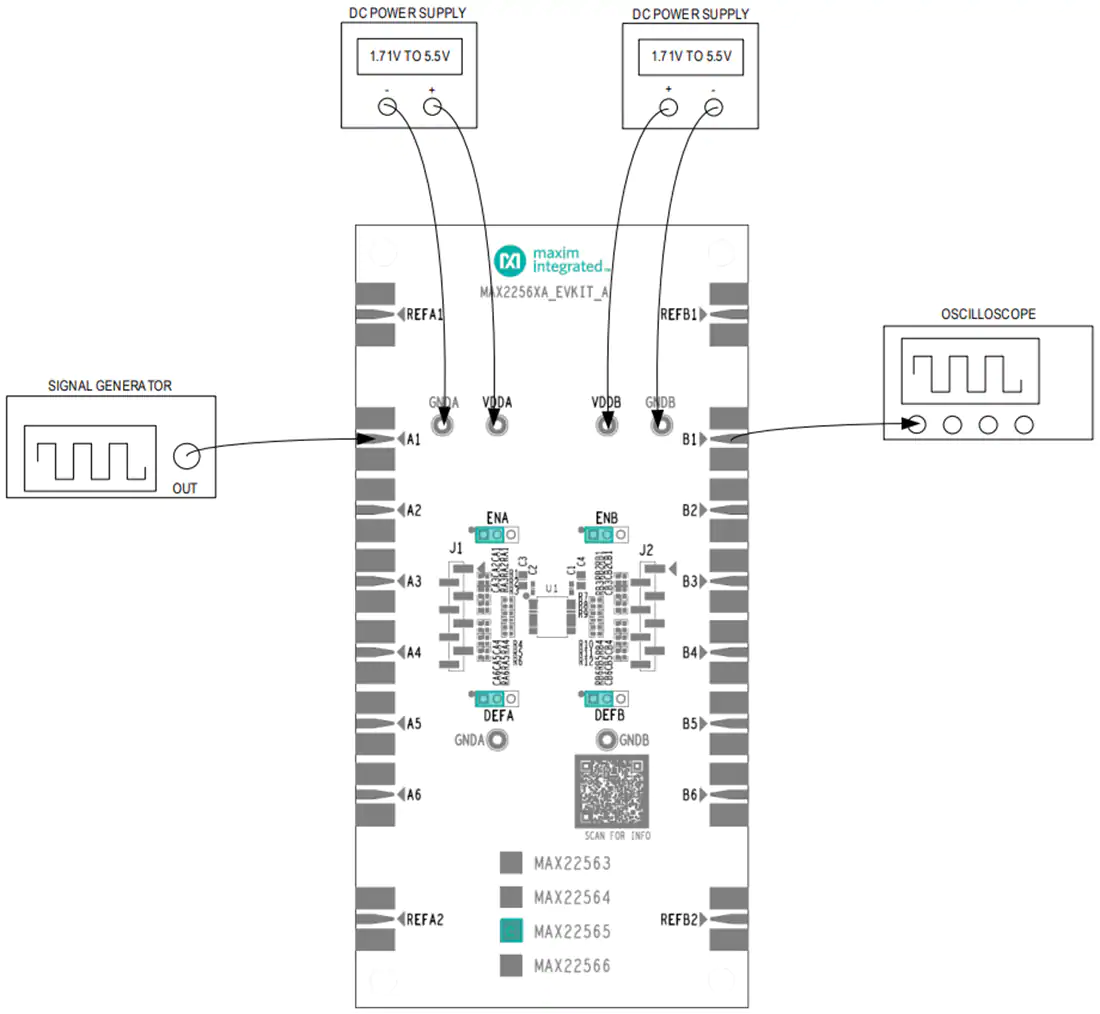

测试设置
