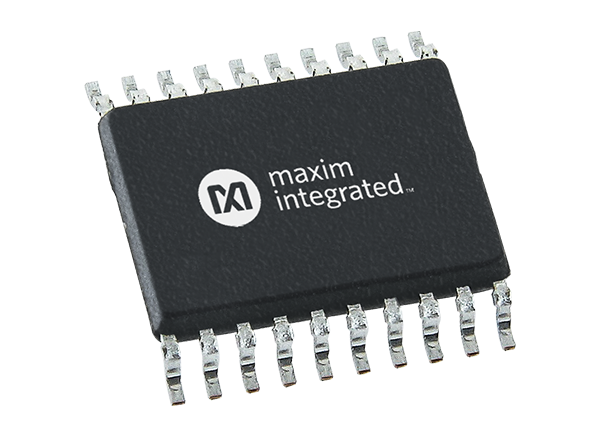

MAX22563 - MAX22566是使用Maxim Integrated专有工艺技术的6通道、增强、快速、低功耗数字电隔离器系列。所有设备都具有增强隔离，耐受电压等级为3.75kV(RMS)，持续60秒。汽车和通用设备的额定工作环境温度从-40°C到+125°C。

这些器件在不同功率域的电路之间传输数字信号，在1Mbps (1.8V电源)下，每通道仅使用0.71mW。低功耗特性减少系统耗散，提高可靠性，并使紧凑的设计成为可能。设备的最大数据速率为25Mbps或200Mbps，用户可选择default-high或default-low输出。该设备具有低传播延迟和低时钟抖动，从而减少系统延迟。

两侧独立的1.71V至5.5V电源也使该设备适合用作水平转换器。MAX22563具有三个通道在一个方向和三个相反方向发射信号。MAX22564提供四个通道在一个方向发射信号，两个在相反的方向。MAX22565提供5个通道，一个方向和一个相反方向发射信号。MAX22566的特点是所有六个通道在一个方向上发射信号。带有a /V后缀的设备符合AEC-Q100标准。

特性

• AEC-Q100认证/V设备

• 数字信号的强化电隔离

• 20-SSOP，漏电5.5mm，漏电间隙

• 可承受3.75kV(RMS) 60s (V(ISO))

• 连续承受784V(RMS) (V(IOWM))

• 在1.2/50μs波形下，GNDA和GNDB之间耐受±12.8kV浪涌

• 高CMTI (50kV/μs，典型值)

• 低功耗

• 当V(DD) = 1.8V时，1Mbps时，每通道0.71mW

• 在V(DD) = 3.3V的情况下，1Mbps时，每个通道1.34mW

• 3.21mW每通道100Mbps, V(DD) = 1.8V

• 低传播延迟和低抖动

• 最大数据速率可达200Mbps

• 在V(DD) = 3.3V时，低传播延迟7ns(典型值)

• 时钟抖动RMS 11.1ps(典型值)

• 安全监管审批(待定)

• UL符合UL1577

• cUL根据CSA公告5A

• VDE 0884-11增强绝缘

应用程序

• 汽车

• 混合动力汽车(HEV)

• 充电器

• 电池管理系统(BMS)

• 逆变器

• 工业

• 隔离SPI, RS-232/422/485, CAN，数字I/O

• 现场总线通信

• 电机控制

• 医疗系统

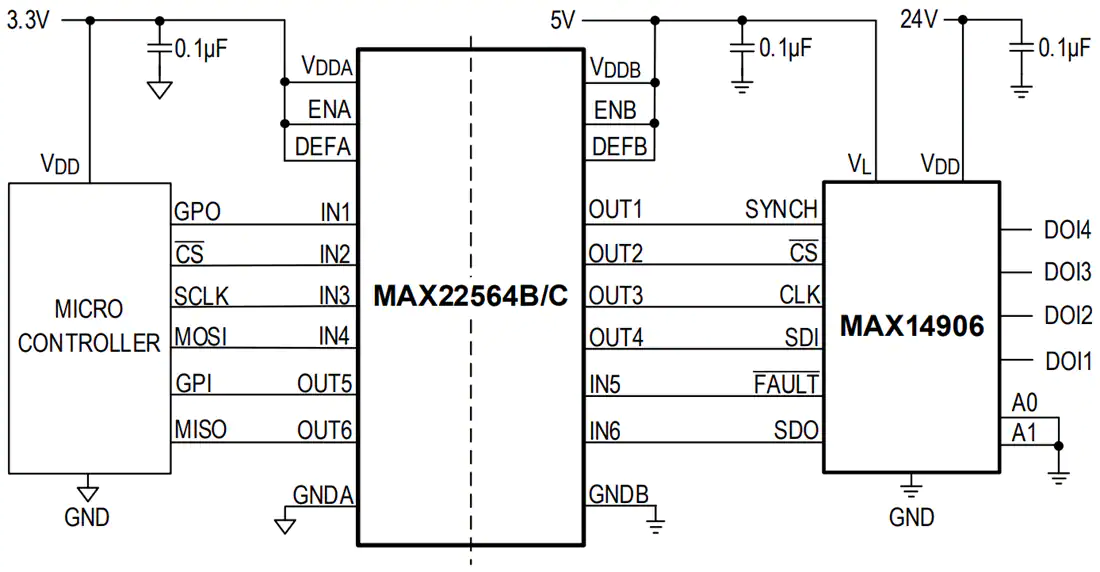

简化程序图
