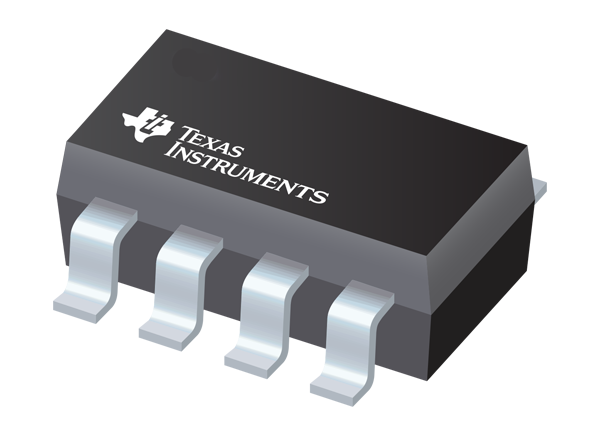

德州仪器TCA9416超低电压I(2)C转换器是一个2位双向I(2)C, SMBus电压级转换器，具有输出使能(OE)输入和上升和下降边缘加速器。a面和b面均可工作在1.08 ~ 3.6V之间。该特性允许设备在任何典型的1.2V、1.8V、2.5V和3.3V电源轨上，在较低和较高的逻辑信号电平之间进行接口。

OE输入引脚是参考V(CCA)，可以直接绑定到V(CCA)，但它也是3.6V的容忍。OE引脚还可以控制和设置为逻辑低，以将所有SCL和SDA引脚置于高阻抗状态，显著降低静态电流消耗。在正常的I2C和SMBus配置下，TCA9416兼容标准速度，其中SCL的频率为100kHz(标准模式)，400kHz(快速模式)，或1MHz(快速模式加)。

德州仪器TCA9416具有SCL_A, SDA_A, SCL_B和SDA_B上的内部10k欧姆上拉电阻。额外的外部上拉电阻可以添加到总线，以减少总上拉电阻和加速上升边缘。

特性

• 用于I(2)C应用的SDA和SCL线路的2位双向转换器

• 提供双向电压转换，无方向引脚

• 当OE = 0V或V(CC) = 0V时，高阻抗输出SCL_A, SDA_A, SCL_B, SDA_B引脚

• 内部10k欧姆上拉电阻的所有SDA和SCL引脚是基于各自的V(CC)电压使能

• A、B端口均为1.08 ~ 3.6V

• V(CC)隔离特性:如果任意一个V(CC)输入在GND，两个端口都处于高阻抗状态(不包括上拉)

• 不需要电源排序:V(CCA)或V(CCB)都可以先斜坡

• 当V(CCA)或V(CCB) = 0V时，2.5µA的低I(off)

• OE输入可以直接绑定到V(CCA)或由GPIO控制

• 锁止性能超过100mA每JESD 78, II类

• ESD保护超过jesd22

• 2500V人体模型(A114-B)

• 1500V充电设备型号(C101)

应用程序

• 穿戴

• 个人电子产品

• 服务器

原理框图
