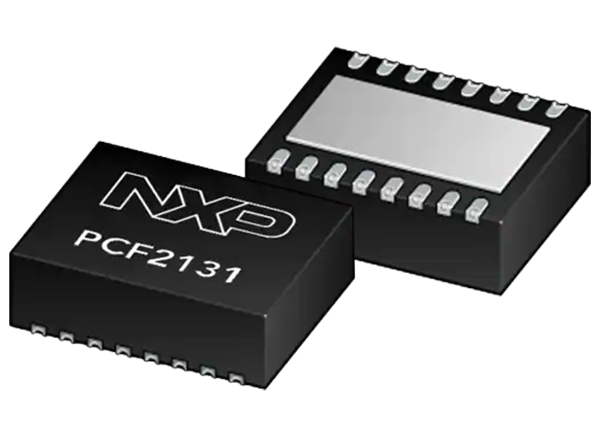

NXP Semiconductors PCF2131 Nano-Power high - Accurate Real-Time Clock (RTC)具有集成的温度补偿晶体(Xtal)振荡器(TCXO)和32.768kHz的石英晶体。PCF2131是经过优化的非常高的精度和超低功耗。PCF2131提供可选择的I(2) c总线或spi总线，备用电池切换电路，可编程看门狗功能，四个时间戳功能，以及许多其他功能。

NXP PCF2131纳米功率高精度RTC的工作温度范围从-40°C到+85°C的HLSON 16包。

特性

• 工作温度范围:-40℃~ +85℃

• 带有微调集成电容的温度补偿晶体振荡器(TCXO)

• 在V(DD) = 3.3V时，典型的64nA超低供电电流

• 温度补偿RTC，典型精度±3ppm从-40°C到+85°C

• 集成32.768kHz石英晶体和振荡器在同一包

• 提供年、月、日、周、小时、分、秒和1/100秒

• 提供闰年校正

• 时间戳函数

• 使用中断功能

• 在四个输入引脚上检测四个不同的事件(例如，篡改检测)

• 2线双向400kHz快速模式I(2) c总线接口

• 4线spi总线，独立数据输入和输出(最高速度6.5Mbit/s)

• 电池备份输入引脚和切换电路

• 电池反向输出电压

• 电池电量低检测功能

• 加电复位(运动)

• PORO (Power-On Reset Override)功能

• 软件复位功能

• 两个中断输出(开路漏极)

• 可编程1秒或1分钟的中断

• 带中断的可编程看门狗定时器

• 可编程报警功能，具有中断功能

• 可编程广场输出

• 时钟工作电压为1.2V至5.5V

应用程序

• 电、水、气电子计量

• 精确的计时

• 访问一天中准确的时间

• GPS设备减少了首次定位的时间

• 需要精确过程计时的应用程序

• 产品自动化无人值守操作时间长

框图
