Maxim MAX20808双输出降压开关稳压器，设计用于从2.7V到16.0V的输入电源。每个输出可以从0.5V到5.8V调节，每个输出提供高达4A的负载电流。使用MAX20808，两个输出可以连接为单输出，双相调节器，支持高达8A负载电流。设备的开关频率可以从500kHz配置到3MHz，为特定应用提供优化设计的能力。

MAX20808采用固定频率，电流模式控制与内部补偿。双开关稳压器工作180°失相。MAX20808具有可选择的先进调制方案(AMS)，以提供改进的动态负载瞬态性能。该装置还具有可选择的断续电流模式(DCM)操作，以提高轻载效率。操作设置和可配置的功能可以通过连接引脚带电阻从PGM_引脚到地面来选择。

MAX20808有一个内部1.8V低压降(LDO)输出电源门驱动器(V(CC))和内部电路(A(VDD))。该器件还具有一个可选的LDO输入引脚(LDO(IN))，允许连接从2.5V到5.5V的偏置输入电源，以优化效率。

MAX20808集成了多重保护，包括正、负过流保护、输出过压保护和过温保护，确保了强大的设计。

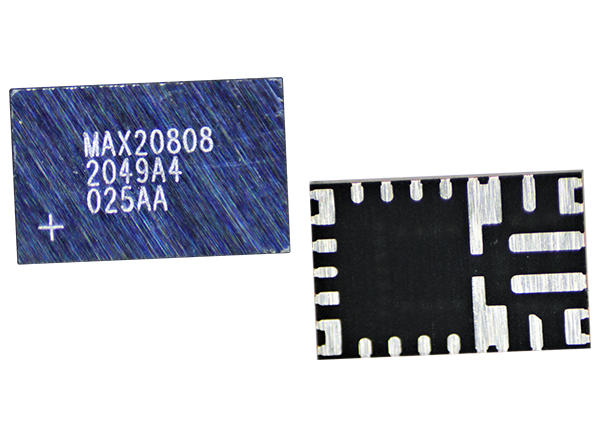

Maxim集成MAX20808双输出开关调节器采用3.5mm x 4.6mm FC2QFN封装，支持工作结温度范围为-40°C至+125°C。

特性

• 功率密度高，器件数量少

• 双输出或双相运行

• 单电源操作与集成LDO偏置产生

• 可选5.0V至5.5V外部偏置，以提高效率

• 内部补偿

• 经营范围广

• 输入电压范围7V ~ 16V

• 输出电压范围5V ~ 5.8V

• 500kHz至3MHz可配置切换频率

• 三个引脚带编程引脚选择不同的配置

• 独立启用和功率良好的每个输出

• 优化的性能和效率

• 当V(DDH) = 12V, V(OUT) = 1.8V, f(SW) = 1MHz时，峰值效率为92.5%

• 交错180°失相操作

• 可选择的AMS，以改善负载瞬态

• 可选择的DCM，提高轻载效率

• 两相运行的有源电流平衡

• 包信息

• -40°C至+125°C的结温范围

• 5mm x 4.6mm, 21针，FC2QFN封装

• 无铅，符合RoHS

应用程序

• 通信设备

• 网络设备

• 服务器和存储设备

• 荷载点电压调节器

• μP芯片组

• 内存V (DDQ)

• FPGA/DSP/MCU的I/O引脚

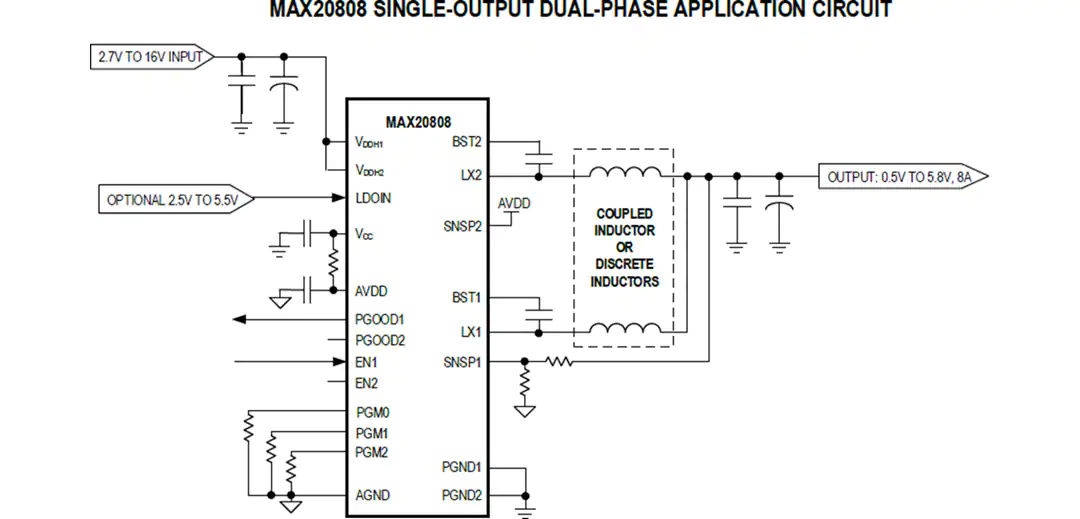

对于应用电路

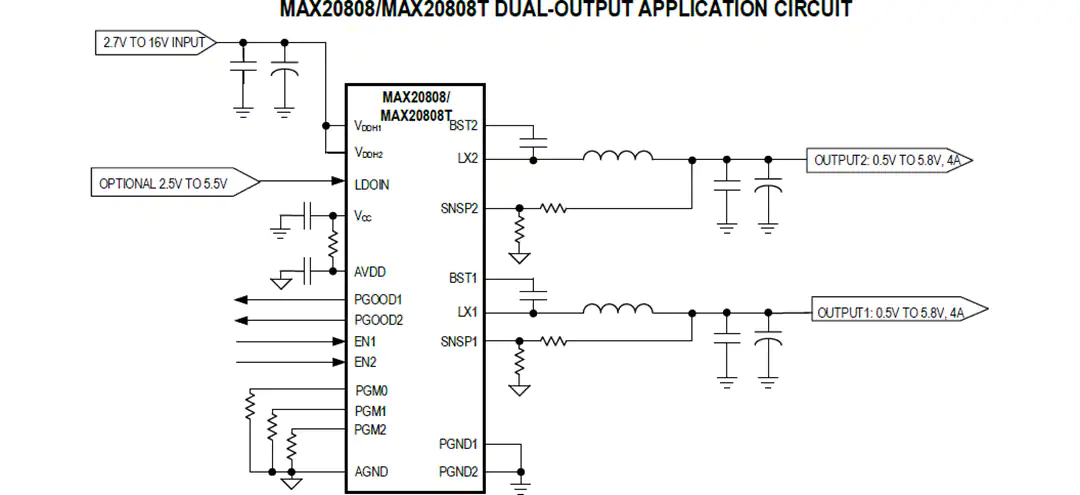

Dual-Outlet应用电路

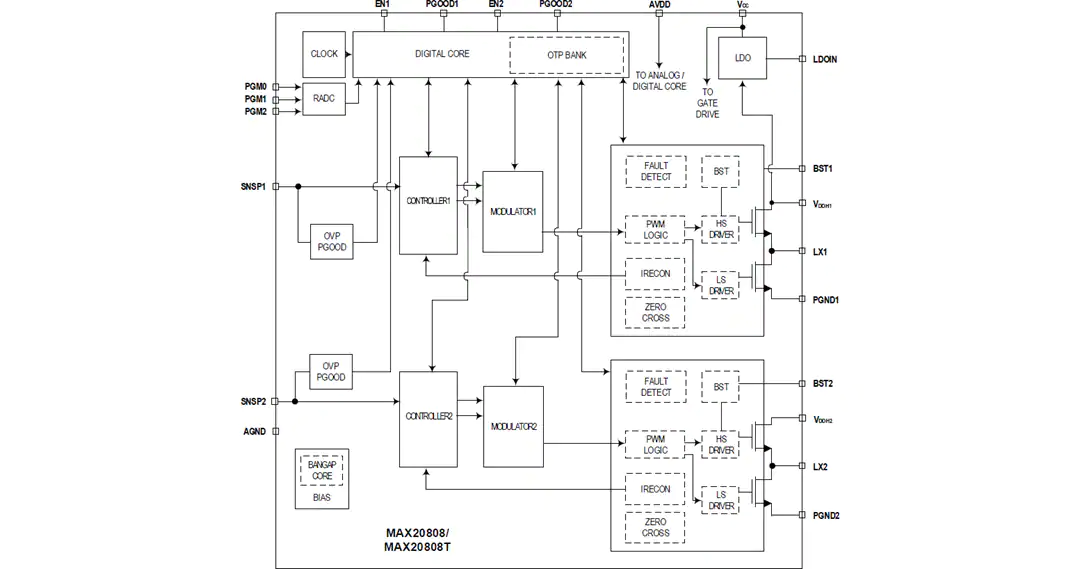

框图

计划大纲
