Maxim MAX17851 SPI到UART安全监控桥允许主控制器与标准SPI端口可靠地与一个或多个电池管理监视器通信，使用Maxim电池管理UART协议。在单、双菊花链系统架构中，安全监控桥可以实现波特率高达4Mbps的健壮通信。UART是符合ISO26262标准的汽车安全完整性等级(ASIL) D系统，通过嵌入式UART通信锁步安全措施状态机(Lockstep Safety- measure State Machine, LSSM)来检测消息损坏、延迟、丢失和插入。MAX17851自行验证消息负载内的所有通信，以简化主机微控制器上的软件开发。

MAX17851还监视主机微控制器通信，以检测任何故障。在与主机通信失败时，设备将尝试恢复或承担控制。MAX17851可以选择重新配置菊花链网络，允许电池条件继续监测。该功能允许持续安全的系统操作。MAX17851还提供接触器信号，如果电池条件超出编程范围，使整个系统进入故障安全状态。

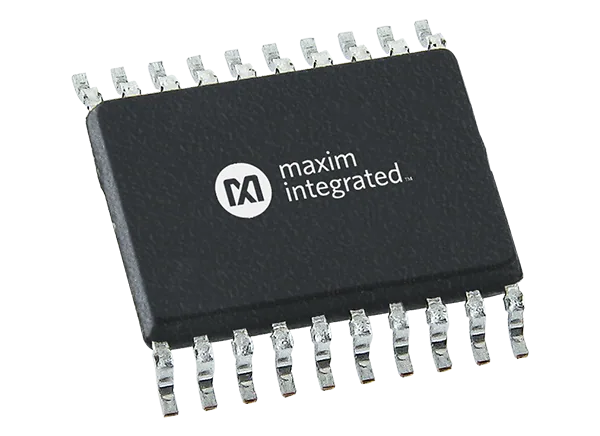

Maxim集成的MAX17851 SPI到UART安全监控桥可在TSSOP-16封装，并符合AEC-Q100标准，用于汽车应用。

特性

• 支持Maxim电池管理UART协议

• 1.71V至5.5V工作

• 支持ASIL D功能安全要求

• 自动化的片上通信验证，简化了主机报告

• 带有故障类型和故障位置的始终在线的雏菊式故障轮询

• 集成系统看门狗与冗余菊花链控制器

• 可编程系统恢复

• 可编程内存菊花链配置

• 可编程控制接触器

• 集成电池平衡，而微控制器是在睡眠模式

• 安全长期平衡监测与可编程中断

• UART波特率可编程高达4Mbps

• SPI接口可达10MHz

• 超低静态电流

• 工作温度范围:-40℃~ +125℃

• AEC-Q100合格

• TSSOP-16包

应用程序

• 电池管理系统(BMS)

• 电动和混合动力汽车(EV/HEV)

• 储能系统(ESS)

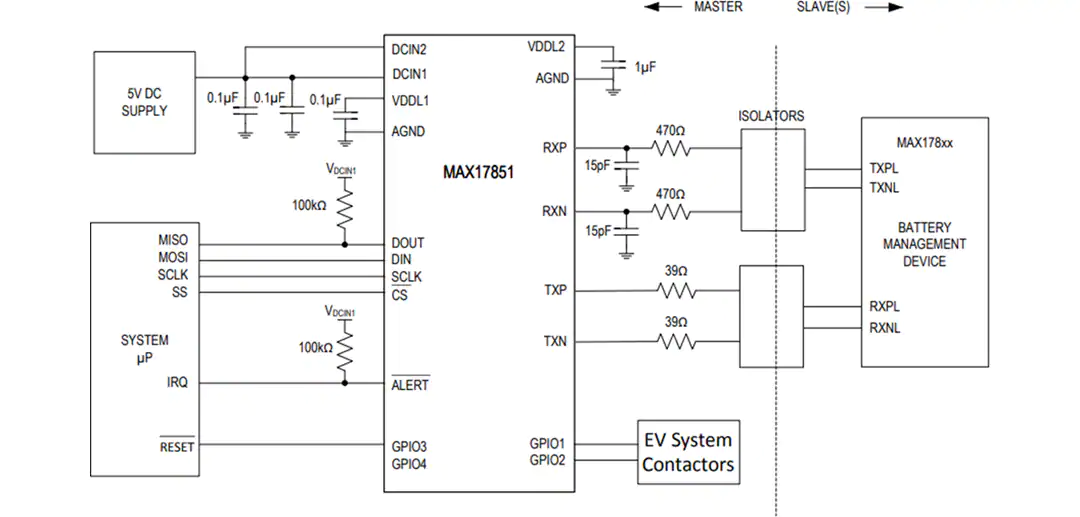

典型应用电路

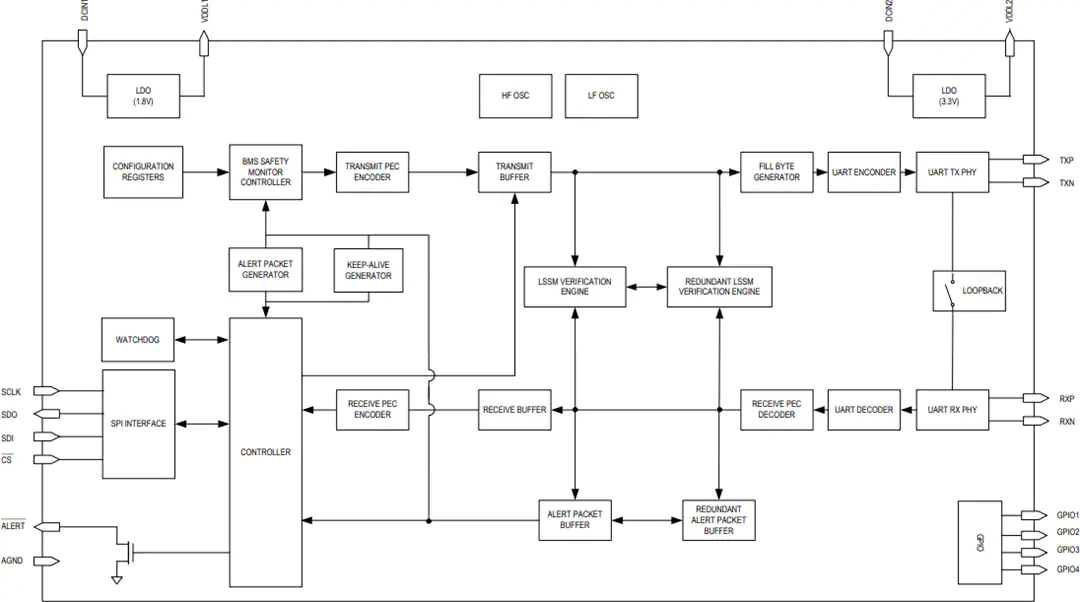

框图
