美信Maxim MAX20808EVKIT评估电路板是MAX20808双输出降压开关稳压器的参考平台。MAX20808设计用于从2.7V到16.0V的输入电源。每个输出可以从0.5V到5.8V调节，每个输出提供高达4A的负载电流。使用MAX20808，两个输出可以连接为单输出，双相调节器，支持高达8A负载电流。

Maxim MAX20808EVKIT评估套件包括一个完整组装和测试的MAX20808 PCB实现。跳线引脚，测试点和输入/输出连接器包括在广泛的应用中的灵活性和便捷性。

特性

• 2.7V ~ 16V输入电压范围

• 输出电压范围0.5V ~ 5.8V

• 效率高，功率密度大

• 较低的组件数量

• 双输出或单输出双相运行

• 优化的性能

• 证明PCB布局

• 完全组装和测试

必需的设备

• 7V至16V电源，可选配3.3V外部电源

• 0A到8A负载

• 数字电压表

• 示波器和探头

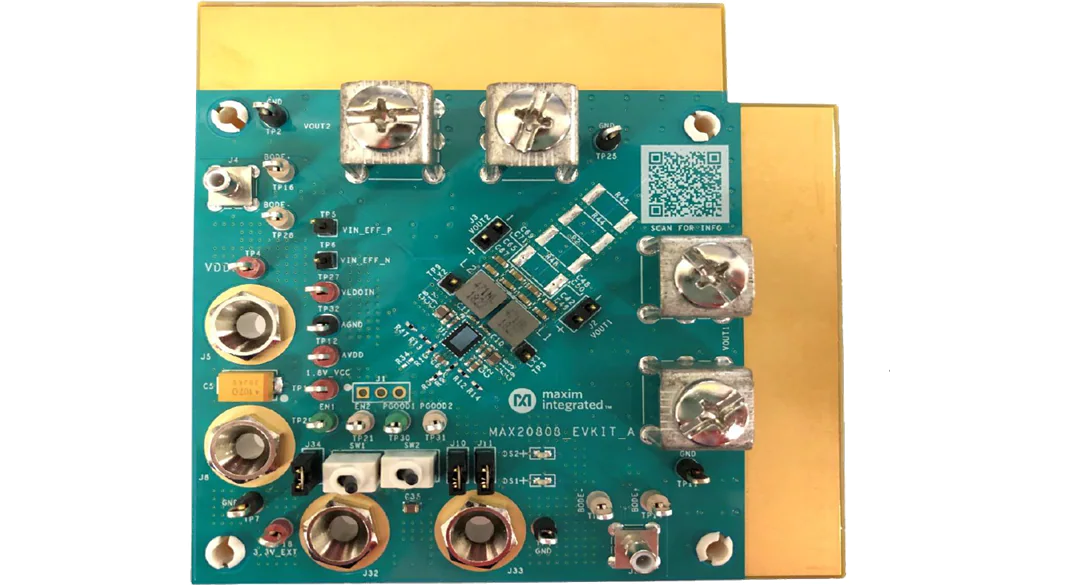

板布局
