美信Maxim MAX77659EVKIT评估试剂盒为MAX77659 SIMO PMIC(电源管理IC)提供了演示和开发平台。MAX77659集成了一个开关充电器，一个单电感多输出(SIMO) buck-boost稳压器，三个buck-boost输出，一个线性稳压器，开/关控制器和一个I(2)C接口。该设备针对可充电耳塞、可穿戴设备和其他应用进行了优化，强调低供电电流和小尺寸的解决方案。

Maxim集成MAX77659EVKIT评估套件包括一个预先安装在WLP-30封装的MAX77659 PMIC，以及所有所需的支持电路。数字、SIMO和LDO测试点允许访问所有关键信号，USB端口使MAX77659EVKIT可以连接到PC机。基于Windows 的软件提供了用户友好的图形界面和详细的基于寄存器的界面来锻炼MAX77659的功能。

特性

• 组装和充分测试的PCB

• 易于使用的GUI驱动I(2)C接口

• 评估按钮、滑动开关和逻辑模式on-key选项

• GPIO发光二极管

• 机载电子负载

• 稳态、瞬态和随机模式

必需的设备

• 基于windows的个人电脑

• GUI软件

• 电力供应

• 电池

• 安培表

• 数字电压表

• 微型usb电缆

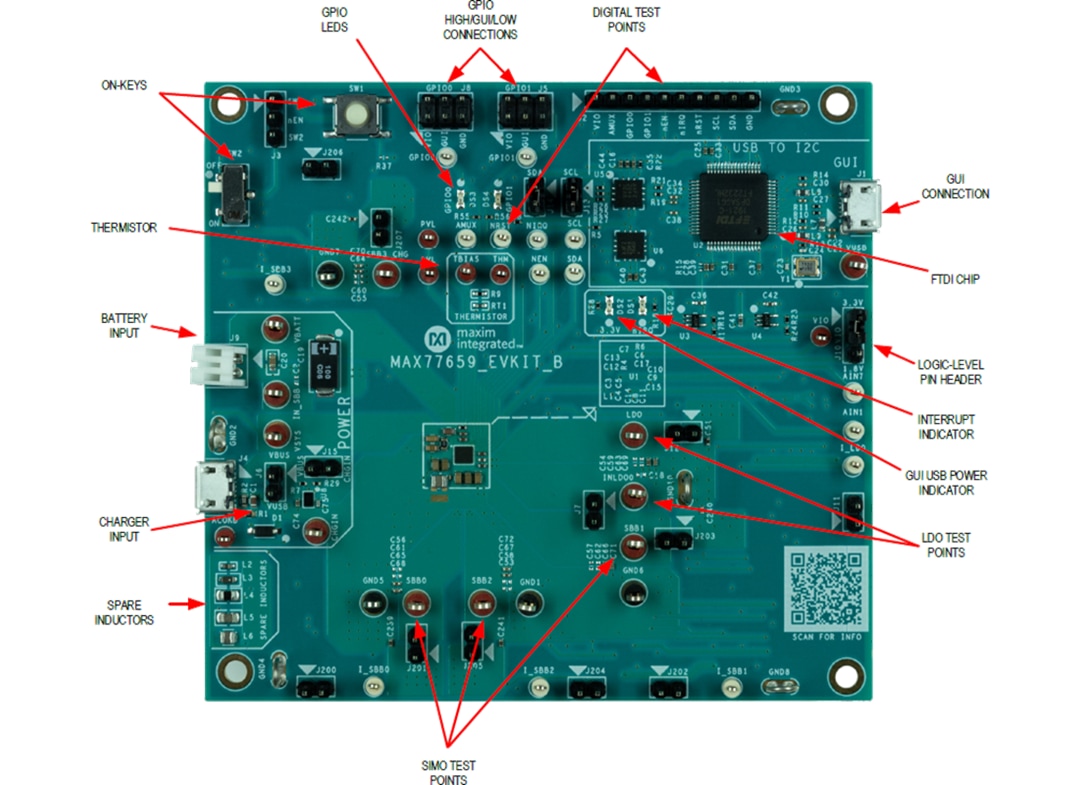

板布局(上)

板布局(底部)

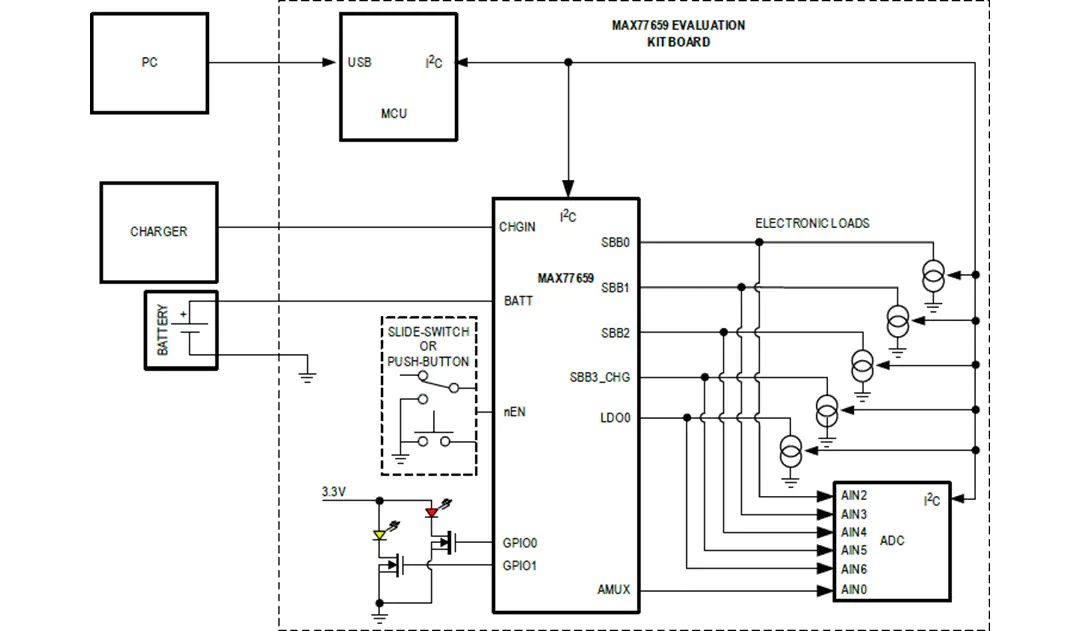

框图
