德州仪器TPS6290x高效放大器低I(Q)  Buck转换器是一种高效、小巧、灵活的同步降压DC-DC转换器，使用方便。可选择的开关频率2.5MHz或1.0MHz允许使用小型电感器，并提供快速的瞬态响应。该设备在DCS-Control拓扑下支持±1%的VOUT精度。宽输入电压范围3V至17V，支持各种标称输入，如12V电源轨道，单电池或多电池锂离子，5V或3.3V轨道。这些器件的连续输出电流可达1A (TPS62901)， 2A (TPS62902)或3A (TPS62903)。

德州仪器公司的TPS6290x可以在轻负荷下自动进入省电模式(如果自动PFM/PWM被选择)，以保持高效率。此外，为了在非常小的负载下提供高效率，该器件的典型静态电流为4µa。AEE(自动效率增强)，如果启用，可以在VIN、VOUT和负载电流之间提供高效率。该设备包括一个MODE/Smart-CONF输入设置内部/外部分压器，开关频率，输出电压放电，自动省电模式或强制PWM操作。

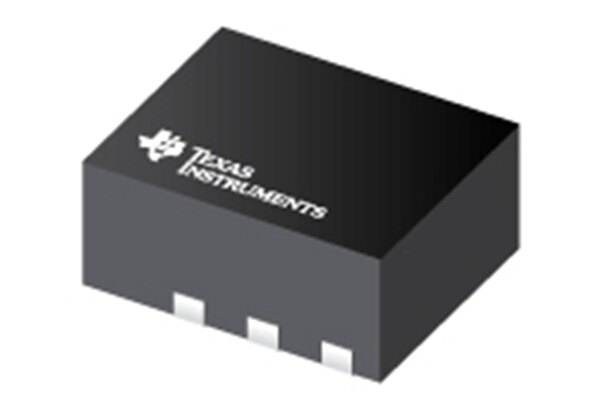

该设备可在一个小的9针VQFN封装，测量1.50mm × 2.00mm，间距0.5mm。

特性

• 高效率，宽占空比和负载范围

• I(Q) = 4µA

• 可选择的开关频率2.5MHz和1.0MHz

• R(DS(ON)): 62毫欧 high side, 22毫欧 low side

• 自动提高效率(AEE)

• 1.5mm × 2.0mm VQFN封装，间距0.5mm

• 连续输出电流

• TPS62901 -最多1A

• TPS62902 -最多2A

• TPS62903 -最多3A

• ±0.9%反馈电压精度跨越温度(-40°C至150°C)

• 可配置的输出电压选项

• V(FB)外分频器:0.6V至5.5V

• V(SET)内部分压器:0.4V和5.5V之间有16个选项

• DCS-Control 拓扑与100%模式

• 高度灵活和易于使用

• 优化了单层布线的引脚

• 精确的允许输入

• 强制PWM或自动省电模式

• 实力不错的输出

• 可选择有源输出放电

• 可调软启动和跟踪

• 无需外部引导电容

应用程序

• 工厂自动化与控制

• 楼宇自动化

• 数据中心和企业计算

• 电机驱动系统

• 功率输出

• 个人电脑和笔记本电脑

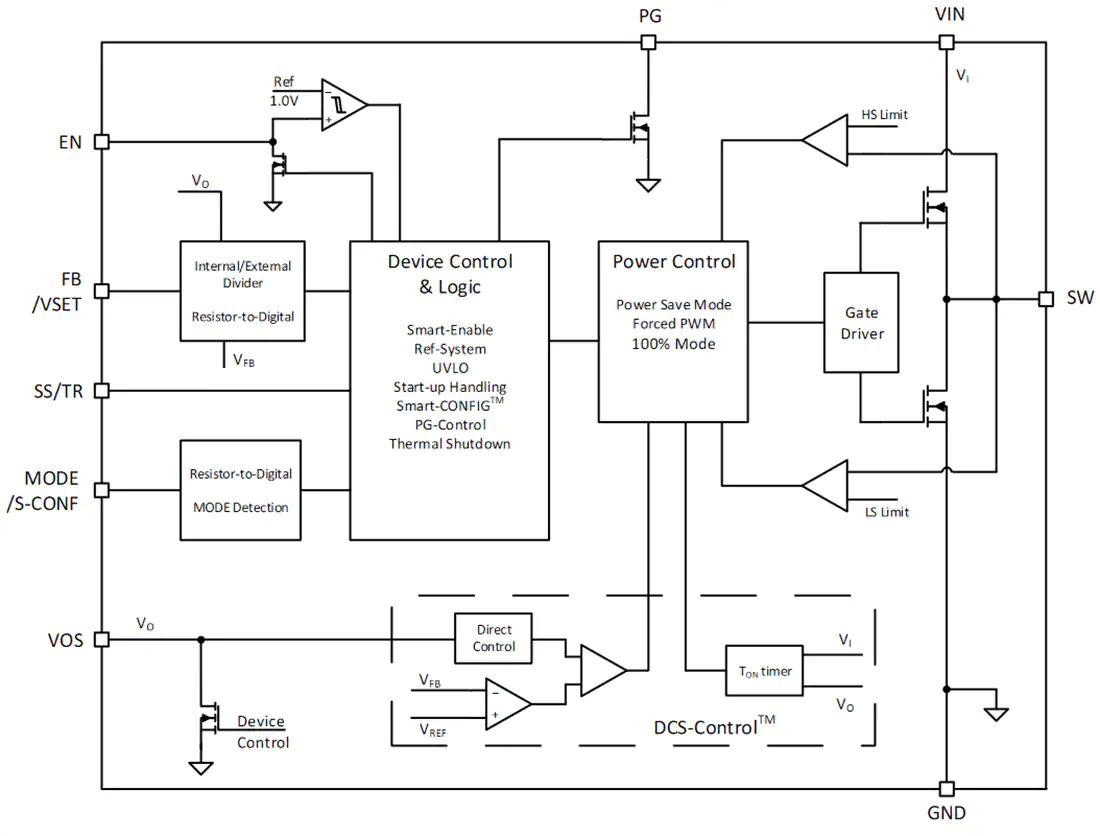

原理框图
